Budowa masztu do ciągnika: Krok po kroku, bezpiecznie i tanio

Wielu rolników doskonale wie, jak cennym narzędziem w gospodarstwie może być maszt do ciągnika. Niezależnie od tego, czy potrzebujesz podnieść paletę z nawozem, załadować belę słomy czy wykonać inne prace wymagające precyzyjnego podnoszenia, własnoręcznie zbudowany maszt może znacząco usprawnić codzienną pracę. Ten artykuł to praktyczny przewodnik krok po kroku, który pomoże Ci samodzielnie skonstruować takie urządzenie, omawiając szczegółowo kwestie techniczne, dobór materiałów, narzędzi, schematy konstrukcyjne, połączenia hydrauliczne oraz, co najważniejsze, aspekty bezpieczeństwa. Przygotuj się na solidną dawkę wiedzy, która przyda się każdemu rolnikowi-majsterkowiczowi.

Planowanie masztu: kluczowe decyzje przed rozpoczęciem spawania

Zanim chwycisz za spawarkę i szlifierkę, musisz dokładnie przemyśleć kilka kluczowych kwestii. Dobre planowanie to podstawa sukcesu i bezpieczeństwa Twojej konstrukcji.

Maszt na przód czy tył ciągnika? Analiza wad, zalet i wymagań konstrukcyjnych

Decyzja o montażu masztu z przodu czy z tyłu ciągnika ma fundamentalne znaczenie dla całej konstrukcji. Montaż na trzypunktowym układzie zawieszenia (TUZ) z tyłu ciągnika jest zdecydowanie prostszy konstrukcyjnie. Wykorzystuje istniejące punkty mocowania, co znacznie ułatwia adaptację i wymaga mniej skomplikowanej ramy. Jest to popularne rozwiązanie, szczególnie w mniejszych gospodarstwach, gdzie maszt pełni funkcję ładowacza czołowego, ale z tyłu maszyny.

Z kolei montaż masztu z przodu ciągnika jest znacznie bardziej skomplikowany. Wymaga budowy bardzo solidnej ramy mocującej, która często musi być prowadzona aż do tylnej osi ciągnika, aby równomiernie rozłożyć obciążenia i zapewnić odpowiednią stabilność. To rozwiązanie jest bardziej zaawansowane, ale oferuje lepszą widoczność i manewrowość podczas pracy, co jest kluczowe przy precyzyjnych operacjach.

Jak precyzyjnie określić udźwig i wysokość podnoszenia, by nie przeciążyć ciągnika?

To jeden z najważniejszych aspektów. Musisz realistycznie ocenić możliwości swojego ciągnika. Popularne konstrukcje masztów DIY osiągają udźwig od 600 kg do nawet 2 ton, a wysokość podnoszenia może przekraczać 3-4 metry. Pamiętaj jednak, że ciągniki takie jak Ursus C-330, C-360 czy T-25 mają swoje ograniczenia. Zbyt duży udźwig lub zbyt wysokie podnoszenie może prowadzić do przeciążenia przedniej (lub tylnej) osi, destabilizacji ciągnika, a nawet jego wywrócenia. Koniecznie sprawdź wydajność pompy hydraulicznej swojego ciągnika to ona będzie zasilać siłowniki i decydować o szybkości i sile podnoszenia. Nie zapominaj, że masa ciągnika jest kluczowym czynnikiem stabilności.

Projekt i schemat: dlaczego szkic na kartce to absolutne minimum?

Wiem z doświadczenia, że pokusa, by zacząć działać "na oko", jest duża. Jednak przy tak złożonej konstrukcji jak maszt do ciągnika, dokładny projekt i szkic konstrukcyjny to absolutne minimum. Nie chodzi tylko o estetykę, ale przede wszystkim o bezpieczeństwo i funkcjonalność. Precyzyjne wymiary, kąty, rozmieszczenie punktów spawania i mocowania wszystko to musi być przemyślane. Konstrukcje "na oko" często kończą się poprawkami, stratą materiału, a w najgorszym wypadku awarią i zagrożeniem dla zdrowia. Zrób solidny szkic, a najlepiej rysunek techniczny, zanim przystąpisz do cięcia i spawania.

Budowa od zera czy adaptacja z wózka widłowego? Porównanie kosztów i trudności

W polskich gospodarstwach dominują dwa podejścia do budowy masztu. Pierwsze to budowa całej konstrukcji od podstaw, wykorzystując stalowe profile. Jest to rozwiązanie dla tych, którzy mają dostęp do materiałów i odpowiednie umiejętności spawalnicze. Daje ono pełną swobodę w projektowaniu, ale wymaga precyzyjnego wykonania wszystkich elementów.

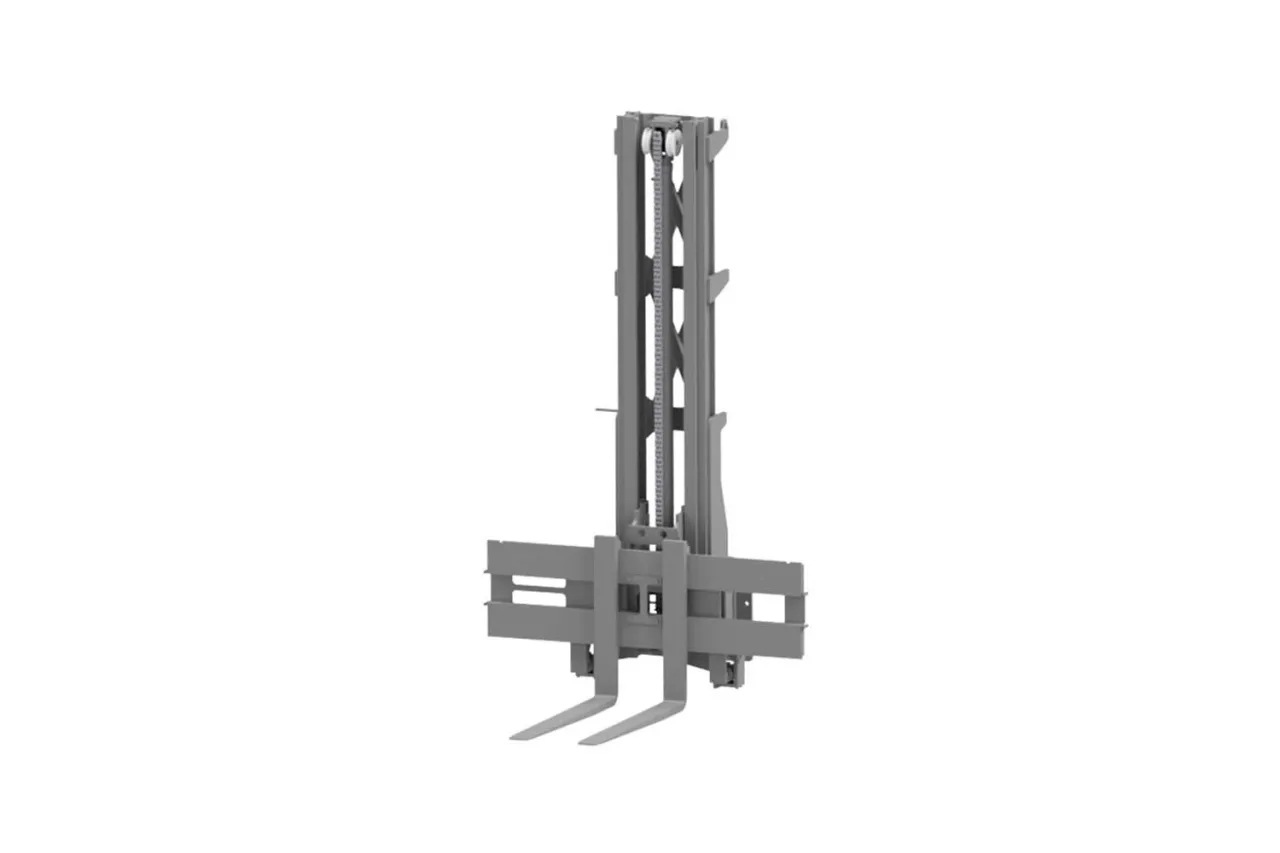

Znacznie częstsza i często bardziej opłacalna jest adaptacja używanego masztu od wózka widłowego. Rynek wtórny, zwłaszcza portale takie jak OLX czy Allegro, oferuje szeroki wybór masztów (np. duplex, triplex) w cenach od około 1500 do 3500 zł. Taka adaptacja pozwala zaoszczędzić czas i pieniądze na budowie skomplikowanych prowadnic i karetki, ponieważ te elementy są już gotowe i przystosowane do pracy pod obciążeniem. Wymaga to jednak umiejętności dopasowania masztu do ciągnika i zbudowania solidnego mocowania do TUZ oraz adaptacji układu hydraulicznego.

Materiały i narzędzia: co musisz mieć, zanim zaczniesz budowę masztu?

Zanim zaczniesz, upewnij się, że masz wszystkie niezbędne materiały i narzędzia. To podstawa sprawnej i bezpiecznej pracy.

Jaką stal wybrać? Przegląd profili, ceowników i grubości ścianek

Rama masztu to jego kręgosłup, dlatego materiał musi być odpowiednio mocny. Do budowy głównej ramy i elementów nośnych najlepiej sprawdzą się grubościenne profile stalowe (np. profile zamknięte kwadratowe lub prostokątne) lub ceowniki. Ich grubość ścianek powinna być dobrana do planowanego udźwigu zazwyczaj mowa o profilach o grubości ścianki co najmniej 4-6 mm, a nawet więcej dla cięższych konstrukcji. Pamiętaj, że oszczędzanie na grubości stali to oszczędzanie na bezpieczeństwie. Wybieraj stal konstrukcyjną o odpowiednich parametrach wytrzymałościowych.

Serce układu, czyli hydraulika: Jak dobrać siłowniki, rozdzielacz i przewody?

Układ hydrauliczny to serce masztu. Będziesz potrzebować siłowników hydraulicznych jednego lub dwóch do podnoszenia, a ewentualnie dodatkowego do przechyłu wideł. Ich średnica i skok muszą być dopasowane do udźwigu i wysokości podnoszenia. Kluczowy jest również rozdzielacz hydrauliczny, który pozwoli sterować ruchem masztu. Możesz zastosować rozdzielacz jednosekcyjny (tylko podnoszenie) lub dwusekcyjny (podnoszenie i przechył). Niezbędne będą także przewody hydrauliczne o odpowiednim ciśnieniu roboczym oraz szybkozłącza, które umożliwią łatwe podłączenie masztu do zewnętrznej hydrauliki ciągnika. Upewnij się, że wydajność pompy hydraulicznej ciągnika jest wystarczająca do zasilania siłowników.

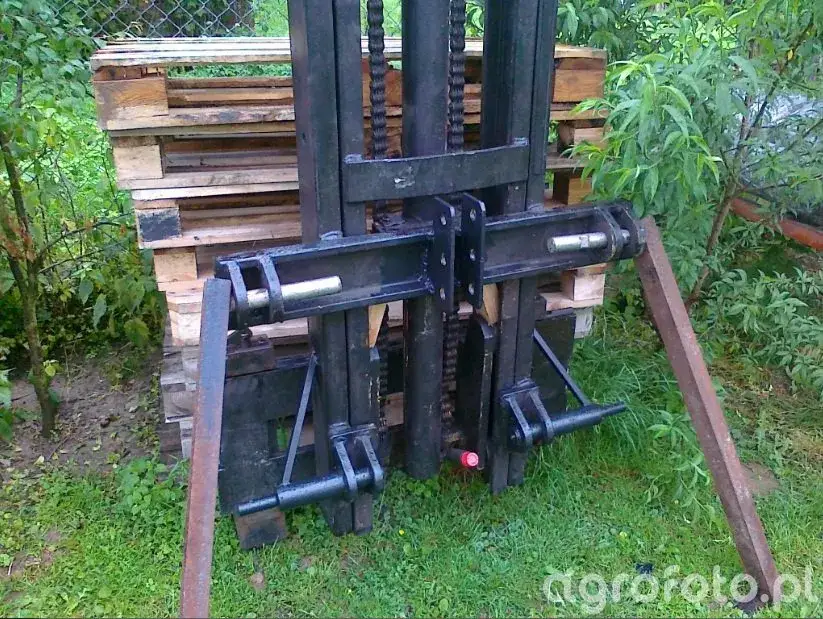

Elementy złączne i mocowanie do TUZ: O czym nie możesz zapomnieć?

Stabilność i bezpieczeństwo masztu zależą również od solidnych elementów złącznych. Potrzebne będą śruby wysokiej klasy wytrzymałości (np. 8.8 lub 10.9), sworznie o odpowiedniej średnicy (często adaptowane z innych maszyn rolniczych) oraz łożyska lub tuleje ślizgowe w punktach obrotu i prowadzenia. Mocowanie do trzypunktowego układu zawieszenia (TUZ) musi być wykonane z grubych blach i profili, które wytrzymają obciążenia dynamiczne. Upewnij się, że wszystkie połączenia są solidne i nie ma luzów.

Twój warsztat w pigułce: Spawarka, szlifierka kątowa i inne narzędzia, bez których nie dasz rady

• Spawarka (migomat lub elektrodowa) niezbędna do łączenia elementów stalowych.
• Szlifierka kątowa z tarczami do cięcia i szlifowania do obróbki profili.
• Miarka i poziomica do precyzyjnego wymiarowania i ustawiania.
• Wiertarka (najlepiej stołowa) i wiertła do metalu do wykonywania otworów.
• Klucze płaskie i nasadowe do montażu elementów złącznych.
• Imadło lub ściski stolarskie do stabilizacji elementów podczas spawania.
• Młotek, przecinak, pilnik podstawowe narzędzia warsztatowe.
• Środki ochrony osobistej: rękawice, okulary ochronne, przyłbica spawalnicza.

Budowa masztu krok po kroku: od projektu do gotowej konstrukcji

Mając już plan, materiały i narzędzia, możemy przejść do konkretnych działań. Pamiętaj, że każdy krok wymaga precyzji i dbałości o szczegóły.

Krok 1: Precyzyjne cięcie i przygotowanie profili stalowych według schematu

Pierwszym etapem jest dokładne pocięcie wszystkich profili stalowych zgodnie z Twoim projektem. To kluczowy moment, bo błędy na tym etapie będą trudne do skorygowania później. Użyj miarki, kątownika i szlifierki kątowej z tarczą do cięcia metalu. Pamiętaj o dokładności wymiarowej każdy milimetr ma znaczenie. Po cięciu oczyść krawędzie z zadziorów i przygotuj je do spawania, usuwając rdzę, farbę czy inne zanieczyszczenia.

Krok 2: Spawanie ramy głównej i mocowań: technika i najważniejsze zasady

To serce całej operacji. Spawanie ramy głównej i mocowań wymaga nie tylko umiejętności, ale i dbałości o jakość. Używaj odpowiednich technik spawania, aby zapewnić maksymalną wytrzymałość i trwałość konstrukcji. Spawy muszą być pełne, estetyczne i pozbawione pęknięć czy niedoskonałości. Pamiętaj, że to od nich zależy bezpieczeństwo. Nie idź na skróty "konstrukcje na oko" są w tym przypadku absolutnie odradzane. Zawsze sprawdzaj kąty i wymiary po każdym etapie spawania, aby uniknąć skrzywień.

Krok 3: Montaż karetki i wideł: jak zapewnić płynny i stabilny ruch?

Jeśli adaptujesz maszt z wózka widłowego, karetka i widły są już gotowe. Twoim zadaniem jest ich prawidłowe zamocowanie w prowadnicach masztu. Jeśli budujesz od zera, musisz zadbać o precyzyjne wykonanie prowadnic i mechanizmu przesuwu. Kluczem jest zapewnienie płynnego i stabilnego ruchu bez zacięć i nadmiernych luzów. Często wykorzystuje się w tym celu specjalne rolki prowadzące lub ślizgi wykonane z tworzyw sztucznych o niskim współczynniku tarcia, które minimalizują opory i zużycie metalu.

Krok 4: Podłączanie układu hydraulicznego do ciągnika: typowe schematy i rozwiązania

Po zamontowaniu mechanicznych elementów czas na hydraulikę. Podłącz siłowniki do rozdzielacza, a następnie rozdzielacz do zewnętrznej hydrauliki ciągnika za pomocą przewodów hydraulicznych i szybkozłączy. Typowe schematy obejmują:

1. Podłączenie przewodów zasilających rozdzielacz bezpośrednio do gniazd hydraulicznych ciągnika.
2. Montaż rozdzielacza w wygodnym miejscu w kabinie lub na błotniku ciągnika.
3. Prowadzenie przewodów w taki sposób, aby nie były narażone na uszkodzenia mechaniczne ani zginanie.

Krok 5: Malowanie i zabezpieczenie antykorozyjne: jak zadbać o trwałość konstrukcji na lata?

Ostatni, ale nie mniej ważny etap to zabezpieczenie masztu przed korozją. Dokładne oczyszczenie powierzchni, odtłuszczenie, a następnie nałożenie gruntu antykorozyjnego to podstawa. Po wyschnięciu gruntu pomaluj maszt farbami odpornymi na warunki atmosferyczne i uszkodzenia mechaniczne. Dobrze pomalowana konstrukcja nie tylko wygląda estetycznie, ale przede wszystkim będzie służyć Ci przez długie lata, chroniona przed rdzą i czynnikami zewnętrznymi.

Bezpieczeństwo masztu: jak unikać błędów i zagrożeń?

Bezpieczeństwo to absolutny priorytet. Niezależnie od tego, jak dobrze wykonasz maszt, pominięcie zasad bezpieczeństwa może mieć tragiczne konsekwencje.

Klucz do stabilności: Jak prawidłowo dobrać i zamontować przeciwwagę?

Montaż masztu, zwłaszcza z przodu ciągnika, wymaga zastosowania solidnej przeciwwagi na tyle ciągnika. Bez niej ryzykujesz podniesienie tyłu ciągnika, utratę przyczepności, a nawet wywrócenie maszyny, szczególnie podczas podnoszenia ciężkich ładunków. Masa przeciwwagi musi być dobrana proporcjonalnie do udźwigu masztu i masy ciągnika. Często stosuje się obciążniki betonowe, żeliwne lub skrzynie wypełnione piaskiem czy kamieniami. Pamiętaj, że odpowiednia przeciwwaga to nie opcja, to konieczność.

Testy obciążeniowe "na sucho": Jak bezpiecznie sprawdzić wytrzymałość masztu przed pracą?

Zanim maszt trafi do regularnej pracy, przeprowadź bezpieczne testy obciążeniowe "na sucho".

1. Zacznij od podnoszenia lekkich ładunków, stopniowo zwiększając masę.
2. Obserwuj zachowanie całej konstrukcji czy nie ma nadmiernych ugięć, luzów, czy spawy nie wykazują oznak zmęczenia.
3. Sprawdź, czy ciągnik zachowuje stabilność i czy układ hydrauliczny działa prawidłowo pod obciążeniem.
4. Wykonaj kilka cykli podnoszenia i opuszczania z różnymi obciążeniami, aby upewnić się, że wszystko działa płynnie i bezpiecznie.

Najczęstsze błędy konstrukcyjne i jak ich uniknąć: porady praktyków

• Zbyt cienkie profile stalowe: Prowadzi do ugięć i pęknięć. Zawsze stosuj materiały o odpowiedniej grubości.
• Słabe, niedokładne spawy: Najczęstsza przyczyna awarii. Poświęć czas na naukę spawania i wykonuj solidne, pełne spawy.
• Brak lub niewłaściwie dobrana przeciwwaga: Ogromne ryzyko wywrócenia ciągnika. Zawsze stosuj odpowiednią przeciwwagę.
• Niewłaściwie dobrana hydraulika: Zbyt słabe siłowniki lub niewydajna pompa to brak mocy i szybkości. Dobierz komponenty do planowanego udźwigu.
• Niestabilne mocowanie do TUZ: Może prowadzić do uszkodzenia ciągnika i masztu. Upewnij się, że mocowanie jest solidne i bez luzów.
• Brak projektu i "budowa na oko": Prowadzi do wielu błędów, poprawek i marnowania materiału. Zawsze zacznij od dokładnego szkicu.

Kwestie prawne: Czy z masztem "SAM" można legalnie wyjechać na drogę publiczną?

To bardzo ważne pytanie, które często pojawia się w kontekście samodzielnie wykonanych maszyn rolniczych. W Polsce konstrukcje typu "SAM" (samodzielnie wykonane) do użytku w obrębie gospodarstwa rolnego nie podlegają szczegółowym procesom homologacji. Oznacza to, że możesz legalnie używać takiego masztu na własnym polu czy podwórku. Jednakże, poruszanie się tak zmodyfikowanym pojazdem po drogach publicznych jest już znacznie bardziej problematyczne. Wymagałoby to spełnienia ogólnych przepisów Prawa o ruchu drogowym, w tym dotyczących wymiarów, oświetlenia, widoczności, a przede wszystkim bezpieczeństwa i stabilności pojazdu. W praktyce uzyskanie takiej zgodności dla konstrukcji "SAM" jest niezwykle trudne, a często niemożliwe. Dlatego zawsze zalecam ostrożność i unikanie poruszania się z masztem "SAM" po drogach publicznych.

Przeczytaj również: Ciągnik leśny: Jak wybrać? Kluczowe cechy, modyfikacje, porady eksperta

Gotowy maszt czy własna konstrukcja: kiedy warto kupić, a kiedy budować?

Decyzja o budowie masztu to zawsze kompromis między kosztami, czasem, umiejętnościami i oczekiwaniami. Przyjrzyjmy się, kiedy która opcja jest bardziej opłacalna.

Analiza kosztów: Ile realnie zaoszczędzisz, budując maszt samodzielnie?

Przegląd rynku: Jakie gotowe rozwiązania oferują producenci i co znajdziesz na OLX?

Rynek oferuje różnorodne rozwiązania. Z jednej strony mamy gotowe, fabryczne maszty dedykowane do ciągników, które charakteryzują się wysoką jakością wykonania, certyfikatami bezpieczeństwa i gwarancją producenta. Ich cena jest jednak znacznie wyższa. Z drugiej strony, jak już wspomniałem, na portalach ogłoszeniowych takich jak OLX czy Allegro znajdziesz szeroką ofertę używanych masztów z wózków widłowych. Ich ceny wahają się od około 1500 do 3500 zł, co czyni je bardzo atrakcyjną bazą do samodzielnej adaptacji. To właśnie te używane maszty są często wybierane przez rolników, którzy szukają ekonomicznego rozwiązania.

Podsumowanie: Satysfakcja z własnej pracy a gwarancja i pewność gotowego produktu

Podsumowując, decyzja o samodzielnej budowie masztu to wybór, który zależy od wielu czynników. Warto podjąć się tego wyzwania, jeśli cenisz sobie satysfakcję z wykonania czegoś własnymi rękami, zależy Ci na niższych kosztach i chcesz idealnie dopasować konstrukcję do własnych potrzeb i specyfiki Twojego ciągnika. To świetna opcja dla majsterkowiczów z odpowiednimi umiejętnościami. Jeśli jednak zależy Ci na gwarancji producenta, certyfikatach bezpieczeństwa, masz ograniczony czas lub brakuje Ci doświadczenia w pracach spawalniczych i hydraulicznych, inwestycja w gotowy produkt może okazać się lepszym rozwiązaniem. Niezależnie od wyboru, pamiętaj, że bezpieczeństwo zawsze powinno być na pierwszym miejscu.
