Czujnik wentylatora chłodnicy: Gdzie go szukać? Diagnoza krok po kroku

W tym artykule znajdziesz precyzyjne wskazówki, które pomogą Ci zlokalizować czujnik wentylatora chłodnicy w Twoim samochodzie. Dowiedz się, jak odróżnić termowłącznik od czujnika temperatury płynu chłodzącego i samodzielnie zdiagnozować problem, zanim zdecydujesz się na wizytę u mechanika.

Jeśli Twój silnik nagle zaczyna się przegrzewać w korku, a wentylator chłodnicy milczy, lub wręcz przeciwnie pracuje non-stop, nawet po wyłączeniu zapłonu to znak, że coś jest nie tak. Kluczem do rozwiązania problemu często okazuje się zlokalizowanie i sprawdzenie czujnika odpowiedzialnego za sterowanie wentylatorem. W tym przewodniku pokażę Ci, gdzie go szukać i jak go rozpoznać, abyś mógł szybko zdiagnozować usterkę.

Wentylator chłodnicy odgrywa niezwykle ważną rolę w utrzymaniu optymalnej temperatury pracy silnika, zwłaszcza w trudnych warunkach, takich jak jazda w miejskich korkach, powolne manewrowanie czy długotrwały postój z włączonym silnikiem. Kiedy samochód się nie porusza, naturalny przepływ powietrza przez chłodnicę jest niewystarczający, aby skutecznie obniżyć temperaturę płynu chłodzącego. Właśnie wtedy wentylator wchodzi do akcji, wymuszając przepływ powietrza i zapobiegając przegrzewaniu się jednostki napędowej. Jego prawidłowe działanie jest absolutnie niezbędne dla zdrowia silnika i uniknięcia kosztownych awarii.

Z mojego doświadczenia wiem, że użytkownicy często mylą dwa różne elementy układu chłodzenia, które pełnią podobną, ale nie identyczną funkcję: termowłącznik wentylatora chłodnicy i czujnik temperatury płynu chłodzącego (ECT). Termowłącznik to prosty włącznik termiczny, zazwyczaj wkręcany bezpośrednio w chłodnicę, który zamyka obwód elektryczny po osiągnięciu określonej temperatury płynu chłodzącego, uruchamiając wentylator. Działa on niezależnie od sterownika silnika, co jest typowe dla starszych konstrukcji.

Z kolei czujnik temperatury płynu chłodzącego (ECT Engine Coolant Temperature sensor) to element, który wysyła informację o temperaturze płynu do sterownika silnika (ECU). W nowszych samochodach to właśnie ECU, na podstawie odczytu z tego czujnika (i innych parametrów), decyduje o włączeniu wentylatora, najczęściej poprzez przekaźnik. Jest to więc czujnik informacyjny, a nie bezpośredni włącznik, a jego dane są kluczowe dla wielu funkcji silnika, nie tylko dla wentylatora.

Gdzie znajdziesz czujnik wentylatora chłodnicy? Przewodnik krok po kroku

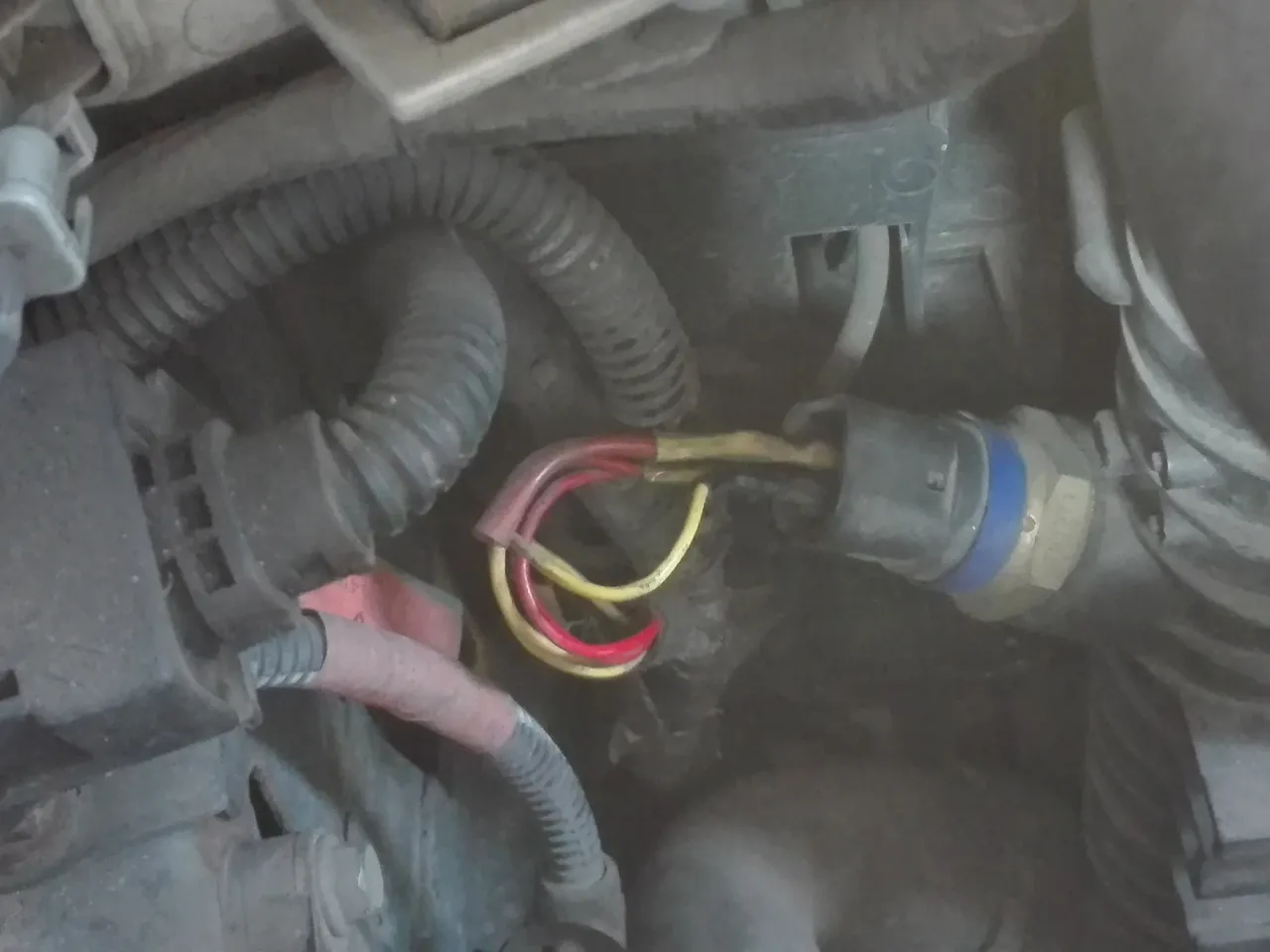

W starszych i popularnych modelach samochodów, które wciąż licznie jeżdżą po naszych drogach, takich jak VW Golf IV, Opel Astra G czy Fiat Punto II, termowłącznik wentylatora chłodnicy najczęściej znajdziesz bezpośrednio w korpusie chłodnicy. Zazwyczaj jest on umiejscowiony w jej dolnej lub bocznej części. Czasami, choć rzadziej, można go spotkać w jednym z grubych, gumowych węży układu chłodzenia, idących do lub z chłodnicy, umieszczony w specjalnym trójniku. Szukaj elementu z wtyczką elektryczną, wkręconego w metalową lub plastikową część układu.

W nowszych samochodach, gdzie wentylator jest sterowany przez zaawansowany sterownik silnika (ECU), nie szukamy już klasycznego termowłącznika. Zamiast tego, kluczowy jest czujnik temperatury płynu chłodzącego (ECT), który dostarcza dane do komputera. Typowe miejsca montażu tego czujnika to: obudowa termostatu, głowica cylindrów (wkręcony w kanał wodny) lub blok silnika. Pamiętaj, że w tych przypadkach to nie jest bezpośredni "włącznik", ale element informacyjny, którego sygnał jest interpretowany przez ECU, decydujący o uruchomieniu wentylatora.

Niezależnie od tego, czy szukasz termowłącznika, czy czujnika ECT, wizualnie są to zazwyczaj elementy z gwintem, przeznaczone do wkręcenia w odpowiednie gniazdo. Mogą mieć mosiężny lub plastikowy korpus. Kluczową wskazówką jest liczba przewodów: klasyczny termowłącznik często ma 2 lub 3 przewody, natomiast czujnik ECT może mieć 2 lub nawet 4 przewody, w zależności od jego typu i funkcji (np. jeden czujnik dla wskaźnika, drugi dla ECU).

To na pewno wina czujnika? Objawy, które mogą wprowadzić w błąd

Gdy wentylator chłodnicy nie włącza się, a silnik zaczyna się przegrzewać, zwłaszcza w korkach lub podczas wolnej jazdy, pierwsza myśl często kieruje się ku czujnikowi lub termowłącznikowi. I słusznie, bo to częsta przyczyna. Jednak z mojego doświadczenia wiem, że nie zawsze jest to jedyny winowajca. Równie dobrze problemem może być spalony bezpiecznik wentylatora, uszkodzony przekaźnik, zbyt niski poziom płynu chłodniczego, a nawet zapowietrzony układ. Zawsze warto sprawdzić te podstawowe elementy, zanim zdecydujesz się na wymianę czujnika.

Innym objawem, który może wskazywać na problem, jest ciągła praca wentylatora, nawet gdy silnik jest zimny lub po wyłączeniu zapłonu. Może to być spowodowane zwarciem w termowłączniku, który pozostaje w pozycji "on", lub awarią w trybie awaryjnym sterownika ECU w nowszych autach, który włącza wentylator, aby zapobiec potencjalnemu przegrzaniu. Konsekwencje takiej sytuacji to nie tylko niedogrzanie silnika, co wpływa na jego zużycie i spalanie, ale także rozładowanie akumulatora, jeśli wentylator pracuje przez dłuższy czas po zgaszeniu auta.

Oprócz samego czujnika, istnieje kilka innych elementów, które mogą być przyczyną problemów z wentylatorem i które zawsze należy sprawdzić:

• Spalony bezpiecznik: Wentylator pobiera duży prąd, więc ma swój dedykowany bezpiecznik. Sprawdź skrzynkę bezpieczników pod maską i w kabinie.
• Uszkodzony przekaźnik wentylatora: Przekaźnik to element, który załącza wysoki prąd do wentylatora na sygnał z czujnika lub ECU. Często znajduje się w skrzynce bezpieczników lub w jej pobliżu.
• Spalony silnik wentylatora: Jeśli wentylator nie reaguje na żadne sygnały, a zasilanie do niego dochodzi, możliwe, że sam silnik wentylatora uległ awarii.
• Przerwa w obwodzie elektrycznym: Uszkodzone przewody, zaśniedziałe styki we wtyczkach lub luźne połączenia mogą uniemożliwić przepływ prądu do wentylatora.

Jak sprawdzić, czy to czujnik jest winowajcą?

Jeśli masz do czynienia z klasycznym termowłącznikiem wentylatora chłodnicy, możesz przeprowadzić prosty test diagnostyczny, który pomoże Ci ustalić, czy to on jest przyczyną problemów. Pamiętaj jednak, aby zawsze zachować ostrożność i bezpieczeństwo podczas pracy z układem elektrycznym samochodu:

1. Zlokalizuj termowłącznik: Znajdź go w chłodnicy lub w wężu układu chłodzenia.

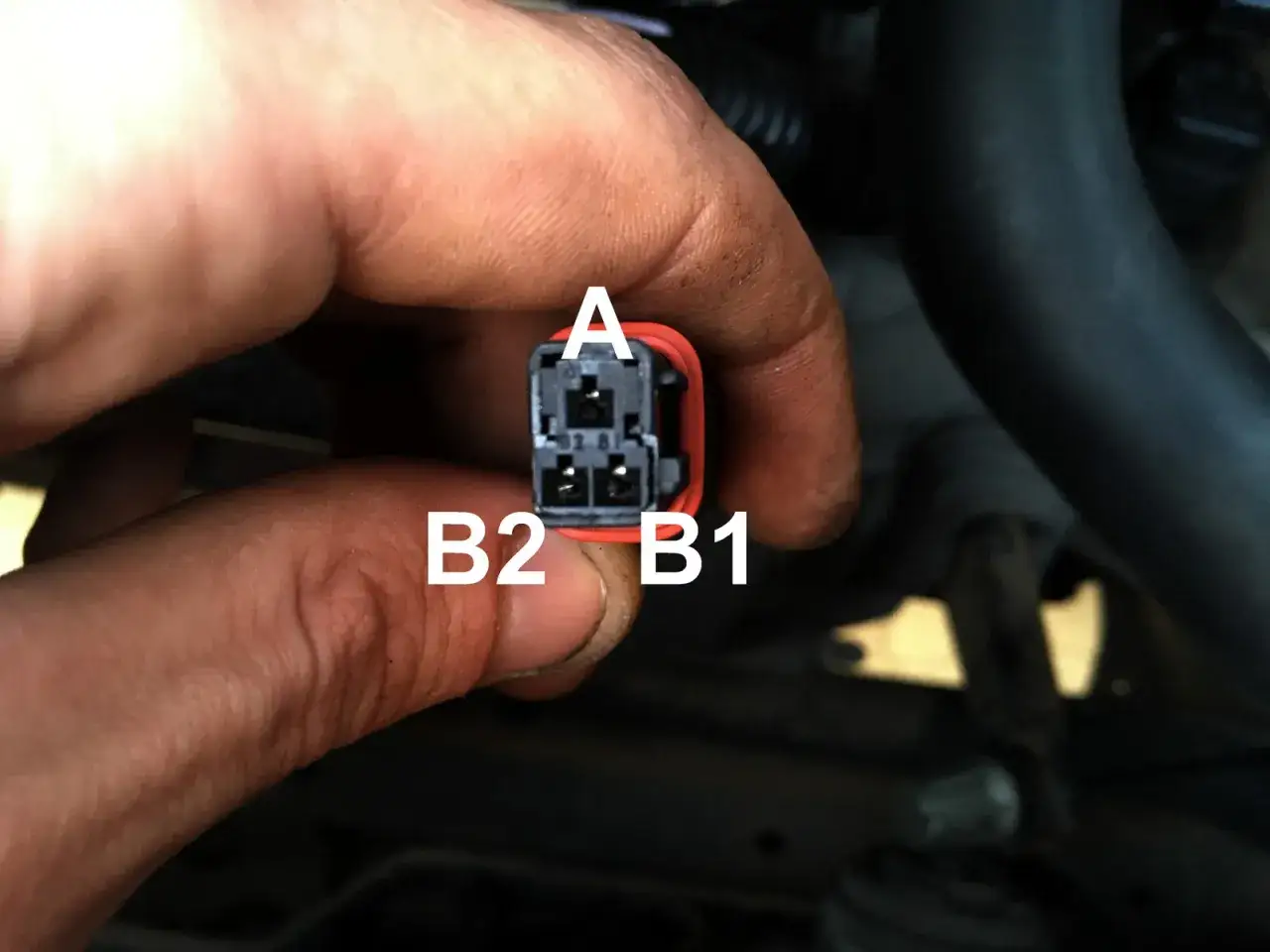

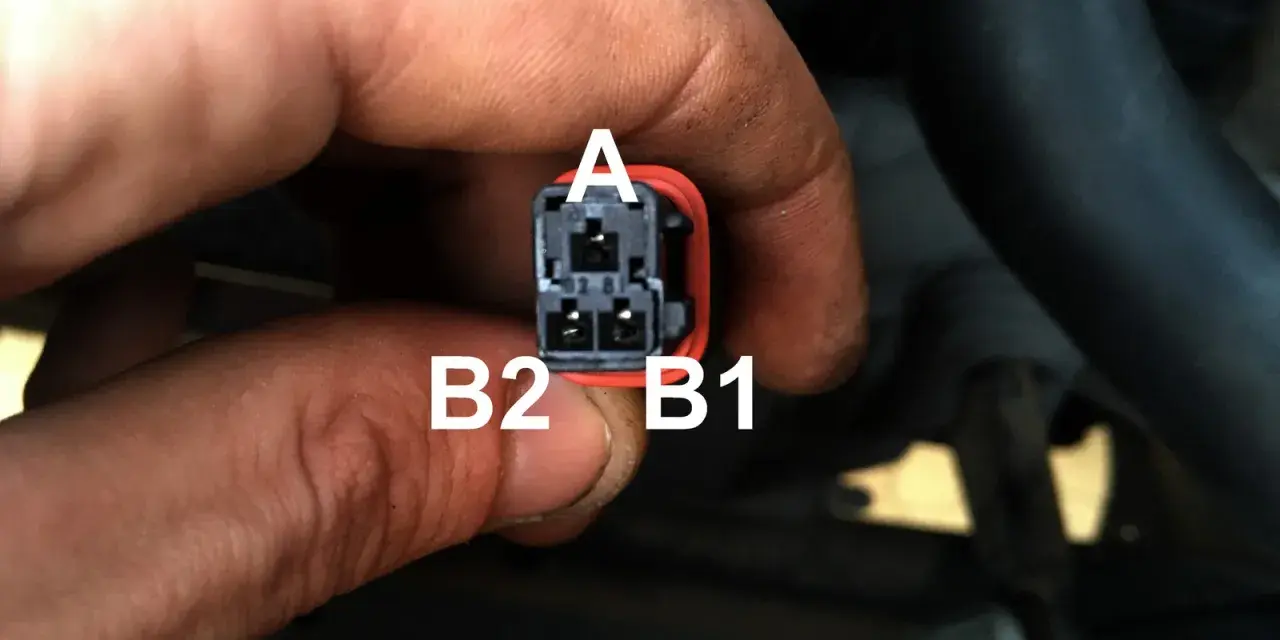

2. Odłącz wtyczkę: Ostrożnie odepnij wtyczkę elektryczną od termowłącznika. Zazwyczaj ma ona dwa lub trzy piny.
3. Zewrzyj piny: Użyj kawałka drutu lub spinacza biurowego, aby zewrzeć ze sobą piny we wtyczce (nie w samym czujniku!). Jeśli termowłącznik ma dwa piny, po prostu je zewrzyj. Jeśli ma trzy, spróbuj różnych kombinacji zazwyczaj jeden pin to zasilanie, a dwa pozostałe to biegi wentylatora (niski/wysoki).
4. Sprawdź działanie wentylatora: Jeśli po zwarciu pinów wentylator zacznie pracować, oznacza to, że sam wentylator, bezpiecznik i przekaźnik są sprawne. Prawdopodobną przyczyną problemu jest uszkodzony termowłącznik.
5. Zachowaj ostrożność: Upewnij się, że silnik jest wyłączony, a kluczyk wyjęty ze stacyjki, zanim zaczniesz manipulować przy przewodach. Unikaj dotykania gorących elementów silnika.

Warto jednak pamiętać, że samodzielna diagnostyka ma swoje granice. W przypadku nowszych aut, gdzie wentylator jest sterowany przez ECU, testowanie czujnika temperatury płynu chłodzącego jest znacznie bardziej skomplikowane i wymaga specjalistycznego sprzętu diagnostycznego (komputera z interfejsem diagnostycznym). Jeśli wentylator nadal nie działa po sprawdzeniu bezpieczników i przekaźników, a Twój samochód jest nowszej generacji, zdecydowanie lepiej jest oddać samochód w ręce specjalisty. Mechanik z odpowiednim sprzętem szybko zdiagnozuje problem i unikniesz niepotrzebnych kosztów związanych z wymianą sprawnych części.
