Jak zrobić wóz do ciągnika? Projekt, hamulce i formalności

Samodzielnie wykonany wóz do ciągnika może być bardzo praktyczny przy transporcie drewna, bel, skrzyń czy materiałów gospodarczych, ale jego bezpieczeństwo zależy od kilku decyzji podjętych jeszcze przed zakupem stali. Jeżeli zastanawiasz się, jak zrobić wóz do ciągnika, pokażę Ci sprawdzony tok projektowania, dobór osi i dyszla, zasady montażu hamulców oraz formalności potrzebne przy wyjeździe na drogę publiczną.

Zacznij od zastosowania, nie od spawania

Największy błąd polega na rozpoczęciu pracy od znalezionej osi albo starych kół. Ja zaczynam od odpowiedzi na trzy pytania: co będzie wożone, ile to waży i po jakiej nawierzchni będzie jeździć wóz. Innej konstrukcji potrzebuje lekka platforma do przewożenia drewna po gospodarstwie, a innej przyczepa regularnie poruszająca się po drodze.

Do prac wyłącznie polowych można zaprojektować prostszy wóz, jednak nie oznacza to dowolności. Rama nadal musi być sztywna, koła mieć odpowiednią nośność, a zaczep zabezpieczać przed odłączeniem. Jeśli planujesz choćby okazjonalny wyjazd na drogę publiczną, od początku buduj konstrukcję jak przyczepę rolniczą, a nie jak platformę na przypadkowych kołach.

Ustal masę całkowitą i ładowność

Do masy ładunku dodaj masę ramy, osi, kół, burt i wyposażenia. Dopiero suma określa przewidywaną dopuszczalną masę całkowitą. Nie zakładaj, że skoro skrzynia mieści dwie tony drewna, to cała przyczepa bez problemu tyle przewiezie. Ograniczeniem może być oś, ogumienie, zaczep albo nacisk na tylną oś ciągnika.

Przydatny jest prosty arkusz z masą każdego elementu. Zapisz osobno stal, podłogę, burty, koła, oś, instalację hamulcową i przewidywany ładunek. Taki rachunek szybko pokazuje, czy budujesz lekki wóz gospodarczy, czy konstrukcję, która wymaga już dokładniejszego projektu i kontroli diagnosty.

Przeczytaj również: Ciągnik rolniczy: Ile km/h na drodze? Znam przepisy!

Dobierz wymiary do ciągnika

Dla niewielkiego gospodarstwa rozsądny punkt wyjścia stanowi skrzynia o długości około 3,0-4,0 m i szerokości około 2,0-2,4 m. To nie jest uniwersalny przepis, lecz praktyczny zakres ułatwiający manewrowanie. Przy większej szerokości rosną wymagania dotyczące stateczności, widoczności świateł i poruszania się po drodze.

Przepisy dopuszczają w określonych warunkach rolniczą przyczepę ciężarową o szerokości do 3,00 m, jeśli przekroczenie 2,55 m wynika wyłącznie z szerokości opon specjalnych. Własny projekt najlepiej jednak zmieścić w standardowym obrysie, ponieważ każda dodatkowa szerokość komplikuje transport i formalności.

Materiały i układ konstrukcji, który ma sens

Do lekkiej ramy można wykorzystać stalowe profile zamknięte, ale ich przekrój powinien wynikać z długości ramy, rozstawu osi i planowanego obciążenia. Jako orientacyjny przykład dla małej platformy można rozważyć profile główne około 80 × 40 × 3 mm oraz poprzeczki około 60 × 40 × 3 mm. Przy większej masie takie wymiary mogą być niewystarczające, dlatego nie traktuj ich jako gotowej recepty.

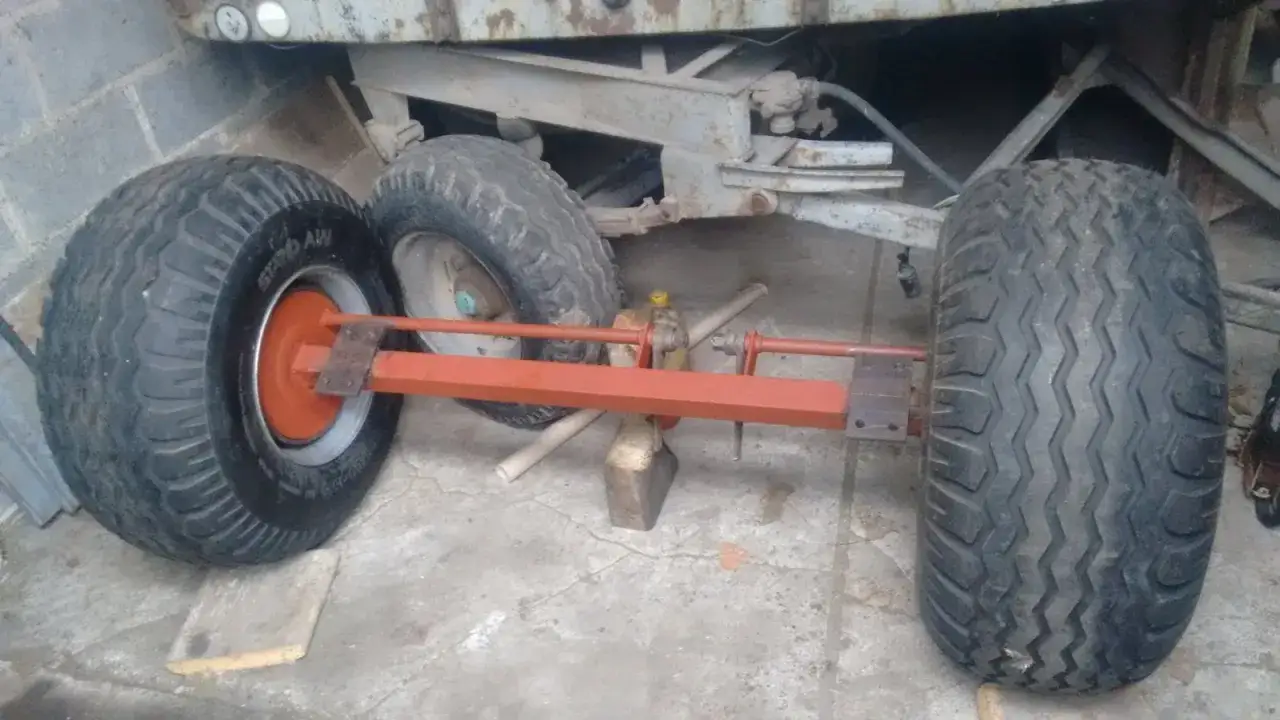

Oś najlepiej kupić jako element o znanej nośności, z dokumentacją i sprawnymi piastami. Montowanie przypadkowej osi z samochodu osobowego często kończy się problemami z rozstawem kół, hamulcami i dopasowaniem ogumienia. Opona jest częścią układu nośnego, dlatego jej indeks nośności musi pasować do masy przyczepy.

Nie oszczędzaj na połączeniu dyszla z ramą. W tym miejscu działają siły rozciągające, skręcające i udarowe. Zamiast jednej krótkiej spoiny zastosuj odpowiednio długie połączenia oraz blachy wzmacniające, a sam zaczep dobierz do rodzaju ucha w ciągniku. Urządzenie sprzęgające musi uniemożliwiać samoczynne odłączenie przyczepy.

Budowa krok po kroku bez przypadkowych poprawek

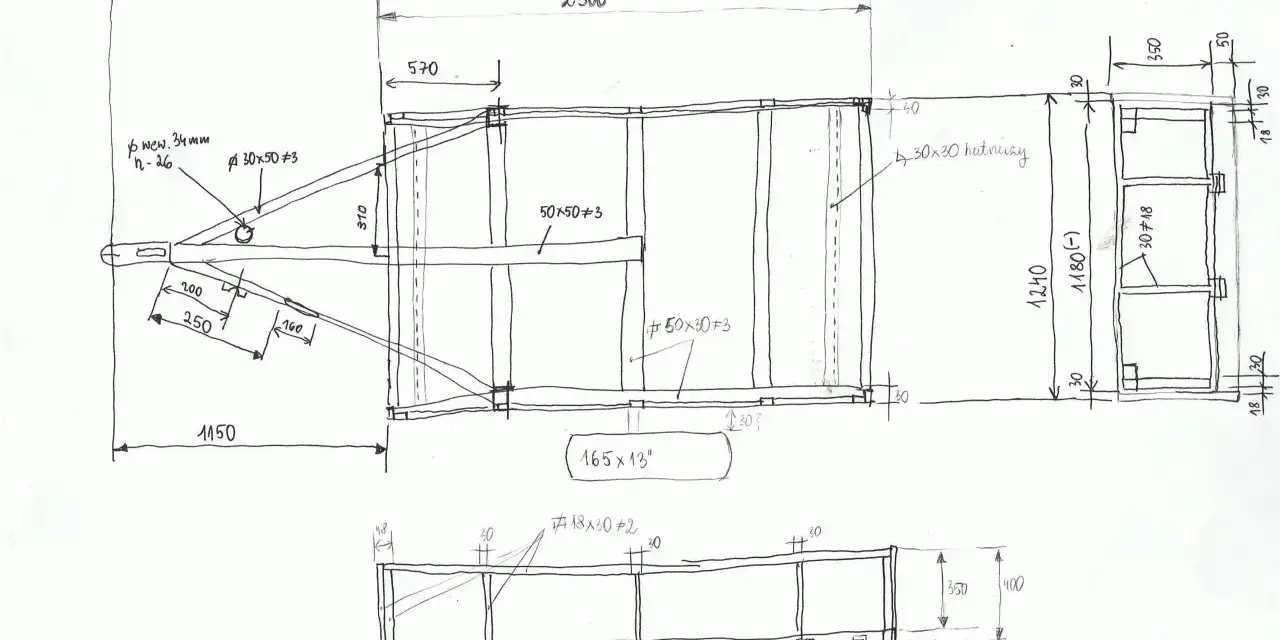

1. Narysuj projekt z wymiarami ramy, położeniem osi, długością dyszla, punktami mocowania burt i wysokością podłogi.
2. Zważ lub oszacuj każdy element, a potem ustal masę całkowitą z pełnym ładunkiem.
3. Przygotuj płaskie stanowisko i zbuduj prosty przyrząd, który utrzyma profile w kącie prostym.
4. Sczep ramę punktowo, zmierz przekątne i dopiero po sprawdzeniu geometrii wykonaj pełne spawy.
5. Wzmocnij narożniki i okolice osi blachami lub zastrzałami, zamiast dokładać materiał dopiero po pierwszym pęknięciu.
6. Zamontuj dyszel i zaczep, zachowując możliwość swobodnego skrętu oraz odpowiedni prześwit nad podłożem.
7. Dodaj podłogę, burty i uchwyty do mocowania ładunku. Ładunek nie może przesuwać się przy ruszaniu ani hamowaniu.
8. Wykonaj instalację elektryczną i hamulcową, jeśli wóz ma być używany na drodze.
9. Zabezpiecz stal przez oczyszczenie, podkład antykorozyjny i farbę nawierzchniową. Profile zamknięte dobrze jest zabezpieczyć także od środka.

Przy spawaniu pilnuj kolejności. Długie, ciągłe spoiny wykonane tylko z jednej strony mogą ściągnąć ramę i zmienić jej geometrię. Ja preferuję spawanie naprzemienne po przeciwległych stronach oraz częste kontrolowanie przekątnych. Prosta rama jest ważniejsza niż efektowny wygląd spoin.

Po zamontowaniu osi sprawdź, czy koła stoją w jednej linii i nie mają nadmiernego luzu. Następnie obciąż wóz stopniowo, zaczynając od pustej jazdy po równym placu. Próba z pełnym ładunkiem powinna odbyć się dopiero wtedy, gdy nie pojawiają się pęknięcia, odkształcenia ani niepokojące dźwięki.

Hamulce, zaczep i światła decydują o bezpieczeństwie

W przyczepie przeznaczonej do łączenia z ciągnikiem hamulec roboczy powinien działać skutecznie, a hamulec postojowy musi utrzymywać odłączoną przyczepę. Dla przyczepy o dopuszczalnej masie całkowitej do 5 ton przepisy dopuszczają między innymi hamulec najazdowy, czyli bezwładnościowy, uruchamiany przez nacisk przyczepy na ciągnik.

Istnieją wyjątki dla niektórych lekkich przyczep. Przyczepa będąca środkiem transportu o dopuszczalnej masie całkowitej do 1,5 t może w określonych warunkach nie mieć hamulca roboczego, ale musi posiadać dodatkowe zabezpieczenie w postaci łańcucha lub liny. Nie traktowałbym tego jako zachęty do rezygnacji z hamulca. Na mokrej trawie albo zjeździe nawet niewielki ładunek potrafi mocno popchnąć ciągnik.

Typowy wóz drogowy powinien mieć odpowiednie tylne światła pozycyjne, stop, kierunkowskazy, odblaski i trójkątne odblaski przyczepy. Wymagania zależą od rodzaju przyczepy i jej konstrukcji, dlatego gotowy zestaw oświetleniowy należy montować zgodnie z oznaczeniami producenta, a nie wyłącznie według koloru przewodów.

Ciągnik z przyczepą jest zespołem wolno poruszającym się, więc trzeba przewidzieć także trójkątną tablicę wyróżniającą. Powinna być umieszczona z tyłu, prostopadle do osi pojazdu i z wierzchołkiem skierowanym do góry. Tablica nie zastępuje sprawnych świateł i nie może być zasłonięta przez ładunek.

Przed pierwszą jazdą sprawdź działanie zaczepu, łańcucha awaryjnego, hamulca postojowego, świateł oraz mocowań burt. Nie przewoź osób na skrzyni ładunkowej. Własny wóz nie staje się pojazdem do przewozu pasażerów tylko dlatego, że ma dużą powierzchnię i wysokie burty.

Formalności i realny koszt wykonania

Jeżeli wóz ma pracować wyłącznie na prywatnym terenie, możesz skupić się na konstrukcji i bezpiecznej eksploatacji. Gdy jednak planujesz przejazd po drodze publicznej, drodze w strefie ruchu albo strefie zamieszkania, potrzebujesz pojazdu dopuszczonego do ruchu. W praktyce oznacza to badanie techniczne, rejestrację i tablicę rejestracyjną.

Samodzielnie wykonana przyczepa jest zwykle traktowana jako pojazd marki SAM. Przed rozpoczęciem budowy dobrze skontaktować się z lokalną stacją kontroli pojazdów oraz wydziałem komunikacji. Diagnosta może wskazać, jakie dane konstrukcyjne, oznaczenia i dokumenty będą potrzebne do pierwszego badania. To prosty krok, który potrafi oszczędzić kosztownej przebudowy gotowego wozu.

Są to kwoty orientacyjne bez rozbudowanej robocizny i zależą od ceny stali, stanu części używanych oraz rodzaju podłogi. Sam komplet instalacji oświetleniowej może kosztować około 200-400 zł, ale oś z hamulcem, ogumienie i zaczep potrafią pochłonąć kilka tysięcy złotych. Najczęściej nie opłaca się oszczędzać na elementach, których awaria może zakończyć się utratą kontroli nad przyczepą.

Testy i błędy, które najczęściej kończą się problemem

Po zakończeniu budowy wykonaj oględziny przy dobrym świetle. Szukaj podtopień spoin, pęknięć, ostrych krawędzi, luzów na piastach i miejsc, w których przewody mogą ocierać o stal. Szczególną uwagę poświęć połączeniu dyszla z ramą oraz mocowaniu osi, bo tam koncentrują się największe obciążenia.

Próby drogowe zacznij od pustego wozu przy bardzo małej prędkości. Potem zwiększ obciążenie mniej więcej do 25%, 50% i 75% planowanej masy, za każdym razem kontrolując temperaturę piast, zachowanie opon, pracę hamulca i stabilność zestawu. Pełne obciążenie testuj dopiero na równym, bezpiecznym placu, a nie od razu na pochyłej drodze.

• Używanie zbyt cienkich profili, bo „przecież to tylko wóz”.
• Umieszczenie osi bez sprawdzenia nacisku na zaczep.
• Brak dodatkowego zabezpieczenia na wypadek zerwania zaczepu.
• Montowanie opon o nieznanej nośności albo z widocznymi pęknięciami.
• Przeciążanie skrzyni materiałem sypkim, którego masy nie da się łatwo ocenić.
• Malowanie konstrukcji przed sprawdzeniem wszystkich spoin i geometrii.

Najbardziej zdradliwe jest przeciążenie dyszla. Przy źle ustawionej osi wóz może za mocno odciążać tył ciągnika albo wywierać nadmierny nacisk na zaczep. Objawami są gorsza przyczepność kół, nerwowe zachowanie zestawu i trudniejsze hamowanie. Rozkład masy jest równie ważny jak wytrzymałość stali.

Dobrze zaprojektowany wóz zaczyna się od odpowiedzialnych założeń

Najbezpieczniejsza kolejność wygląda prosto. Najpierw określ ładunek i masę całkowitą, później dobierz oś, koła, ramę i dyszel, a dopiero na końcu zdecyduj o burtach i podłodze. Jeśli konstrukcja ma wyjechać na drogę, od początku uwzględnij hamulec, oświetlenie, oznakowanie, badanie techniczne i rejestrację.

Moim zdaniem własna budowa ma sens przede wszystkim wtedy, gdy potrafisz kontrolować jakość spawania i masz dostęp do sprawdzonych podzespołów. Gdy trzeba kupić wszystkie elementy od zera oraz zlecić większość prac, gotowa przyczepa rolnicza może okazać się podobna cenowo, a formalnie i technicznie będzie znacznie prostsza do użytkowania.
