Jak podłączyć hebel w ciągniku? Bezpieczny montaż krok po kroku

Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak prawidłowo i bezpiecznie podłączyć hebel (odłącznik akumulatora) w ciągniku rolniczym. Dowiesz się, dlaczego jest to kluczowy element bezpieczeństwa i jak wybrać odpowiedni model, aby Twoja maszyna działała niezawodnie i była chroniona przed awariami.

Czym dokładnie jest hebel i jak chroni Twoją maszynę?

Hebel, znany również jako odłącznik akumulatora, to nic innego jak mechaniczny przełącznik, który pozwala na całkowite przerwanie obwodu elektrycznego między akumulatorem a resztą instalacji w ciągniku. Jego działanie jest proste, ale niezwykle skuteczne. Gdy hebel jest w pozycji "OFF", prąd nie może płynąć z akumulatora do żadnego elementu maszyny, co ma szereg kluczowych zalet. Przede wszystkim, chroni on przed rozładowaniem akumulatora podczas dłuższego postoju, co jest częstym problemem, zwłaszcza w starszych maszynach z drobnymi upływami prądu. Po drugie, w przypadku zwarcia w instalacji, hebel pozwala na natychmiastowe odcięcie zasilania, minimalizując ryzyko pożaru. To dla mnie jeden z najważniejszych aspektów bezpieczeństwa. Po trzecie, odłączony akumulator to dodatkowa przeszkoda dla potencjalnego złodzieja, ponieważ uniemożliwia uruchomienie ciągnika bez ponownego podłączenia zasilania.

Główne zagrożenia, przed którymi uchroni Cię odłącznik akumulatora

• Rozładowanie akumulatora podczas dłuższego postoju: Nawet niewielkie upływy prądu w instalacji mogą doprowadzić do całkowitego rozładowania akumulatora, zwłaszcza gdy ciągnik stoi nieużywany przez kilka dni lub tygodni. Hebel skutecznie temu zapobiega.
• Ryzyko pożaru z powodu zwarć w instalacji: Uszkodzone przewody, przetarcia izolacji czy luźne połączenia mogą spowodować zwarcie, które w skrajnych przypadkach prowadzi do przegrzania kabli, a nawet pożaru. Szybkie odcięcie zasilania heblem może uratować maszynę.
• Utrudnienie kradzieży maszyny: Hebel stanowi prostą, ale skuteczną barierę dla złodziei. Brak możliwości uruchomienia ciągnika bez podłączenia akumulatora sprawia, że maszyna staje się mniej atrakcyjnym celem.

Czy w nowoczesnych ciągnikach montaż hebla wciąż ma sens?

Z mojego doświadczenia wynika, że absolutnie tak. Choć mogłoby się wydawać, że hebel to relikt przeszłości, przeznaczony głównie dla starszych ciągników z problematyczną instalacją, jego rola jest nadal bardzo istotna. W starszych maszynach, gdzie instalacja elektryczna bywa już w gorszej kondycji, z licznymi prowizorycznymi naprawami czy przetartymi przewodami, hebel jest wręcz nieoceniony. Zapewnia spokój ducha i chroni przed niespodziewanymi awariami. Ale co z nowoczesnymi ciągnikami? Tutaj także ma sens! Współczesne maszyny rolnicze są naszpikowane zaawansowaną elektroniką, która, choć wyrafinowana, potrafi generować niewielkie, ale stałe upływy prądu. Systemy sterowania, radia, GPS, a nawet zegary wszystkie te elementy pobierają minimalną energię, która sumując się przez dłuższy czas, może rozładować akumulator. Dlatego też, niezależnie od wieku ciągnika, montaż hebla to inwestycja w bezpieczeństwo i niezawodność.

Wybór odpowiedniego hebla do ciągnika

Kluczowe parametry, których nie możesz zignorować

Wybór odpowiedniego hebla to podstawa, aby cała instalacja działała poprawnie i bezpiecznie. Zwróć uwagę na dwa kluczowe parametry. Po pierwsze, napięcie pracy musi być zgodne z instalacją elektryczną Twojego ciągnika, czyli zazwyczaj 12V lub 24V. To absolutna podstawa. Po drugie, i to jest niezwykle ważne, obciążalność prądowa. Ciągniki, zwłaszcza podczas rozruchu, potrafią pobierać bardzo wysokie prądy, znacznie wyższe niż w samochodach osobowych. Hebel musi być w stanie wytrzymać ten prąd. Zazwyczaj potrzebujemy modelu o obciążalności ciągłej w zakresie 100A-300A, ale co istotne, z możliwością chwilowego przewodzenia prądu nawet do 1000A. Jeśli wybierzesz zbyt słaby hebel, ryzykujesz jego uszkodzenie, przegrzewanie się, a w konsekwencji problemy z rozruchem lub nawet awarię.

Rodzaje heblów: obrotowy czy z kluczykiem?

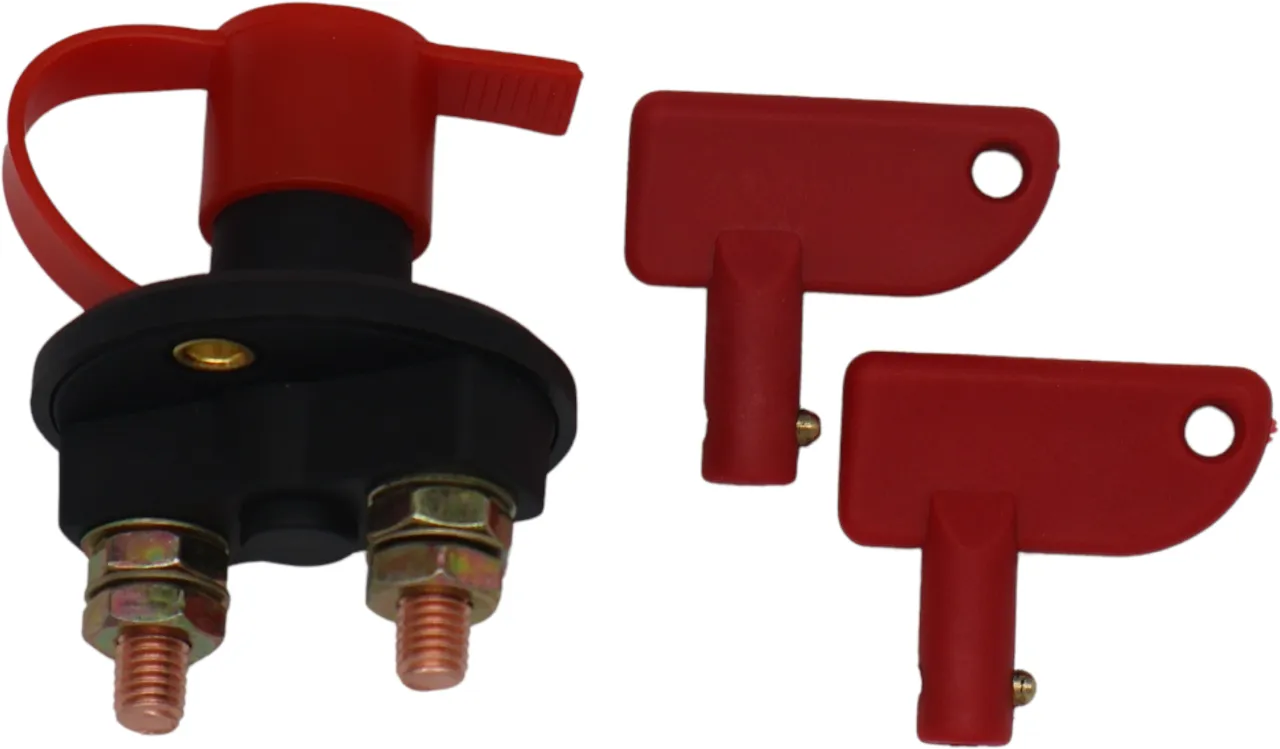

Na rynku dostępne są głównie dwa typy heblów: obrotowe i z kluczykiem. Heble obrotowe są najczęściej spotykane i charakteryzują się prostą konstrukcją wystarczy obrócić pokrętło, aby odłączyć zasilanie. Heble z kluczykiem oferują dodatkowe zabezpieczenie przed niepowołanym użyciem, ponieważ kluczyk można wyjąć, uniemożliwiając włączenie zasilania.

Przeczytaj również: Płyn chłodniczy do ciągnika: Wybierz dobrze i uniknij kosztownych awarii!

Dlaczego hebel samochodowy to zły pomysł?

Często widzę, jak ludzie próbują zaoszczędzić, montując w ciągnikach heble przeznaczone do samochodów osobowych. To duży błąd, który może prowadzić do poważnych problemów. Wyłączniki samochodowe są projektowane do znacznie niższych prądów rozruchowych. Rozrusznik ciągnika, zwłaszcza w większych maszynach, pobiera prąd o wiele większy niż ten w osobówce. Taki samochodowy hebel po prostu nie wytrzyma obciążenia, będzie się przegrzewał, a w końcu ulegnie uszkodzeniu. Zawsze wybieraj hebel dedykowany do maszyn rolniczych lub ciężarowych, który ma odpowiednią obciążalność prądową, aby zapewnić bezpieczeństwo i niezawodność.

Wybór miejsca montażu hebla w ciągniku

Lokalizacja hebla ma kluczowe znaczenie zarówno dla bezpieczeństwa, jak i wygody użytkowania. Musimy znaleźć złoty środek między dostępnością a ochroną. Oto najpopularniejsze miejsca montażu, które ja zazwyczaj rozważam:

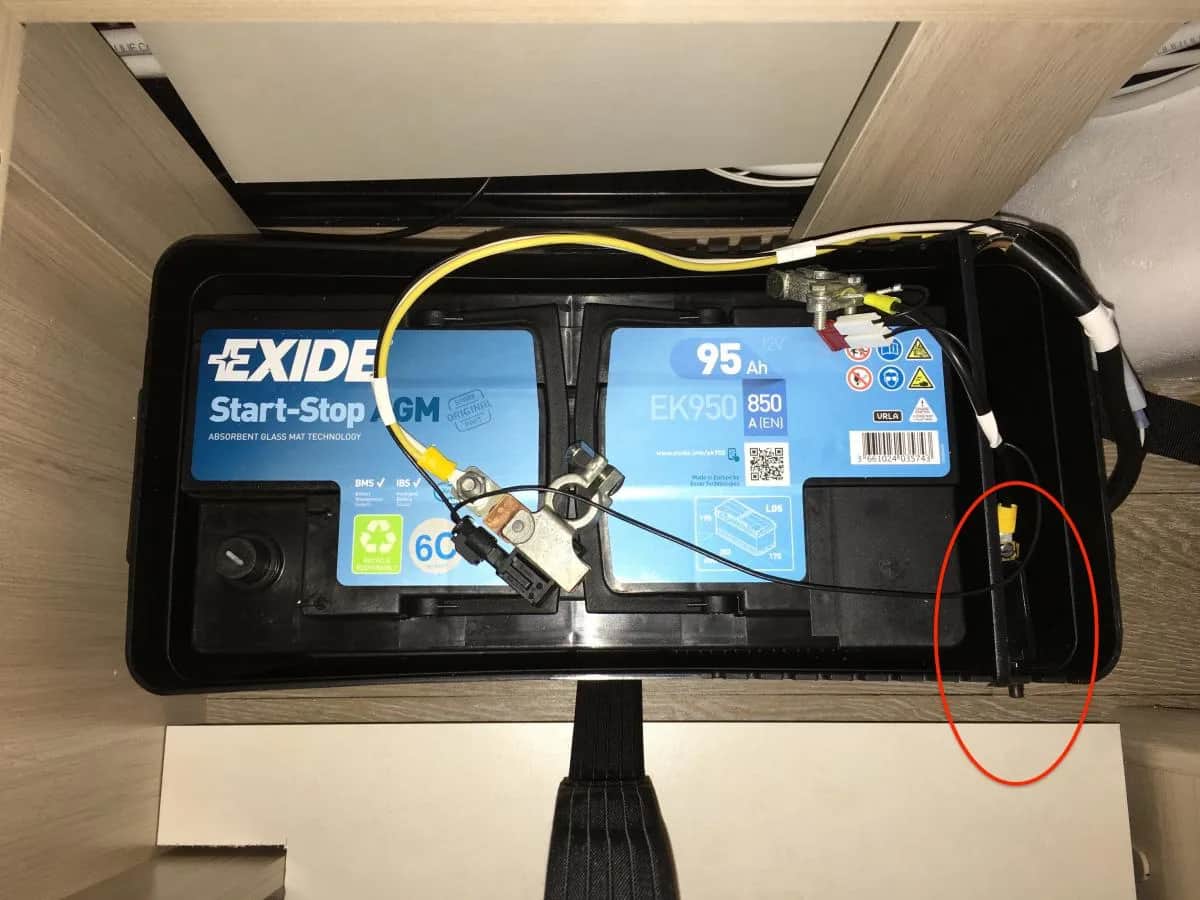

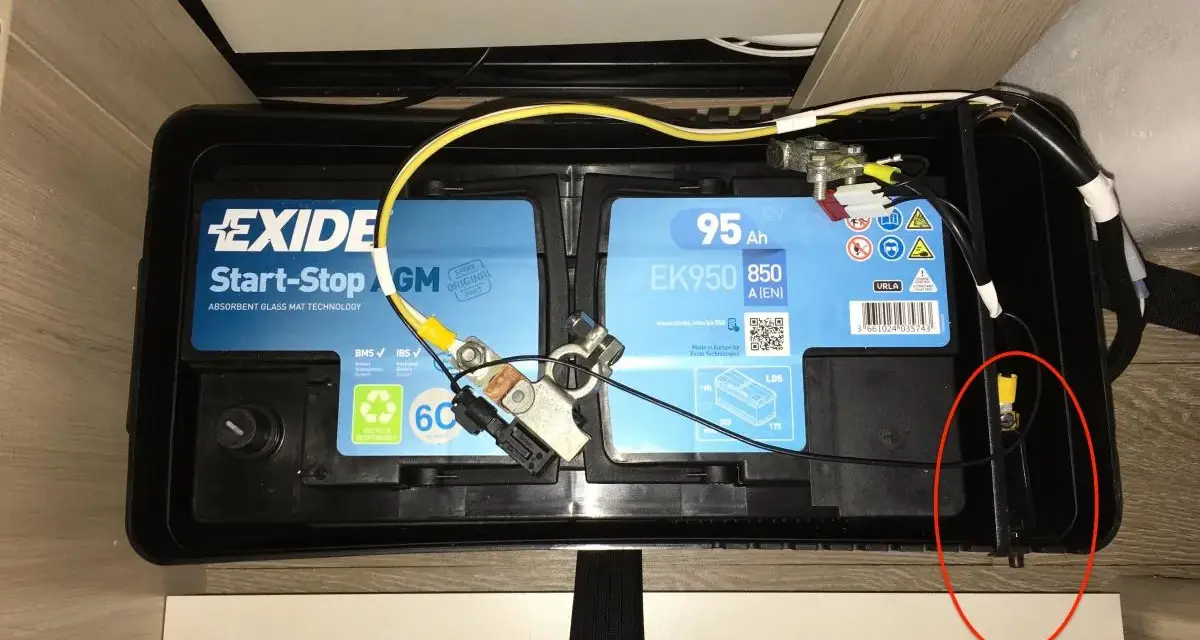

• Bezpośrednio przy akumulatorze:
  • Zalety: To najkrótsza droga do przerwania obwodu, co minimalizuje ryzyko zwarć na długich odcinkach kabli. Odcięcie zasilania jest natychmiastowe i bardzo efektywne.
  • Wady: Hebel jest narażony na czynniki zewnętrzne, takie jak wilgoć, brud czy uszkodzenia mechaniczne. Dostęp do niego może być mniej wygodny, zwłaszcza jeśli akumulator jest trudno dostępny.
• Na ramie pojazdu:
  • To rozwiązanie często jest stosowane, gdy hebel montujemy na przewodzie masowym. Rama zapewnia solidne oparcie i może częściowo chronić przed uszkodzeniami. Ważne jest, aby wybrać miejsce, które nie jest narażone na bezpośrednie uderzenia czy zalanie wodą.
• W kabinie operatora:
  • Zalety: To zdecydowanie najbardziej wygodne rozwiązanie. Hebel jest chroniony przed warunkami atmosferycznymi i uszkodzeniami, a operator ma do niego łatwy i szybki dostęp. To idealne miejsce, jeśli zależy nam na maksymalnym komforcie.
  • Wady: Montaż w kabinie wymaga użycia dłuższego przewodu. W tym przypadku konieczne jest zastosowanie kabla o odpowiednio dużym przekroju, aby uniknąć spadków napięcia, które mogłyby utrudnić rozruch silnika, szczególnie w chłodne dni.

Niezależnie od wybranej lokalizacji, pamiętaj, że miejsce montażu powinno być łatwo dostępne w razie potrzeby, ale jednocześnie chronione przed uszkodzeniami mechanicznymi, brudem i wilgocią. Dobrze przemyślana lokalizacja to gwarancja długiej i bezproblemowej pracy hebla.

Podłączanie hebla w ciągniku: szczegółowy poradnik krok po kroku

Przejdźmy teraz do konkretów. Prawidłowe podłączenie hebla jest kluczowe dla bezpieczeństwa i niezawodności. Oto jak to zrobić krok po kroku:

1. Bezpieczeństwo przede wszystkim: Zanim zaczniesz jakiekolwiek prace przy instalacji elektrycznej, bezwzględnie odłącz klemy od akumulatora. Zawsze zaczynaj od klemy minusowej, a następnie odłącz plusową. To podstawowa zasada, która chroni Cię przed przypadkowym zwarciem i porażeniem prądem.
2. Wybór przewodu: Hebel można montować zarówno na przewodzie plusowym, jak i minusowym (masowym). Z mojego doświadczenia wynika, że montaż na przewodzie masowym jest często uznawany za bezpieczniejszy i jest powszechną praktyką. Niezależnie od wyboru, hebel musi przerywać obwód elektryczny przed pierwszym rozgałęzieniem przewodu, tak aby odcinał zasilanie od całej instalacji ciągnika.
3. Montaż mechaniczny: Wybierz odpowiednie miejsce, zgodnie z wcześniejszymi wskazówkami. Następnie solidnie przymocuj hebel do ramy, obudowy akumulatora lub w kabinie za pomocą śrub. Upewnij się, że jest stabilny i nie będzie się przemieszczał pod wpływem drgań czy wstrząsów.
4. Przygotowanie i podłączenie elektryczne przewodów:
   • Przetnij wybrany przewód (plusowy lub masowy) w miejscu, gdzie ma być zamontowany hebel.
   • Końcówki przeciętego przewodu należy odpowiednio przygotować. Obejmuje to zdjęcie izolacji na odpowiednią długość i zamontowanie solidnych konektorów (oczek). Konektory muszą być mocno zaciśnięte na przewodzie za pomocą specjalnej praski, aby zapewnić jak najlepszy kontakt elektryczny i uniknąć grzania się.
   • Jeden koniec przeciętego kabla z zarobionym konektorem podłącz do jednego bieguna hebla, a drugi koniec do drugiego bieguna.
   • Połączenia muszą być bardzo mocno dokręcone. Luźny styk to najczęstsza przyczyna problemów powoduje duży opór, grzanie się połączenia i spadki napięcia, co może utrudnić rozruch silnika.
5. Testowanie instalacji: Po podłączeniu wszystkich przewodów i ponownym podłączeniu klem do akumulatora (najpierw plusowa, potem minusowa), nadszedł czas na sprawdzenie poprawności instalacji.
   • Ustaw hebel w pozycji "ON". Wszystkie funkcje elektryczne ciągnika (światła, radio, rozrusznik) powinny działać normalnie.
   • Następnie ustaw hebel w pozycji "OFF". Ciągnik powinien być całkowicie pozbawiony zasilania nic nie powinno działać. Jeśli tak jest, oznacza to, że instalacja została wykonana poprawnie.

Unikaj tych błędów podczas montażu hebla

Nawet prosta instalacja może pójść źle, jeśli nie zwrócimy uwagi na kilka kluczowych aspektów. Jako Krzysztof Grabowski, widziałem wiele błędów, które można łatwo uniknąć. Oto najczęstsze z nich:

• Montaż hebla o zbyt małej obciążalności prądowej: Jak już wspomniałem, to jeden z najpoważniejszych błędów. Słaby hebel nie wytrzyma prądu rozruchowego ciągnika, co prowadzi do jego przegrzewania, uszkodzenia, a nawet stopienia. Zawsze sprawdzaj specyfikację!
• Użycie przewodów o zbyt małym przekroju: Zbyt cienkie przewody nie są w stanie efektywnie przewodzić wysokiego prądu. Skutkuje to ich przegrzewaniem, dużymi spadkami napięcia (co utrudnia rozruch) i zwiększonym ryzykiem pożaru. Zawsze dobieraj przekrój przewodu do obciążenia.
• Słabe dokręcenie połączeń: Luźne styki to plaga! Powodują duży opór elektryczny, co prowadzi do grzania się połączenia, iskrzenia i w konsekwencji problemów z rozruchem. Upewnij się, że wszystkie śruby są mocno dokręcone.
• Brak zabezpieczenia połączeń przed wilgocią i korozją: W środowisku rolniczym wilgoć, kurz i brud są na porządku dziennym. Niezabezpieczone połączenia szybko korodują, co pogarsza przewodność i skraca żywotność instalacji. Używaj osłon, smarów dielektrycznych lub taśm izolacyjnych.
• Montaż hebla w miejscu narażonym na uszkodzenia mechaniczne lub zalanie: Wybierając miejsce montażu, zawsze myśl o jego ochronie. Hebel umieszczony w miejscu, gdzie łatwo o uderzenie, zgniecenie czy zalanie, szybko ulegnie awarii.

Konserwacja hebla dla długiej i niezawodnej pracy

Po prawidłowym zamontowaniu hebla, nie zapominaj o jego regularnej konserwacji. To prosta czynność, która zapewni długą i bezproblemową pracę. Zalecam, aby co najmniej raz na pół roku, a najlepiej przed sezonem zimowym, skontrolować stan styków hebla. Należy je oczyścić z wszelkich zabrudzeń, kurzu oraz śladów korozji. Można to zrobić za pomocą szczotki drucianej i specjalnego preparatu do czyszczenia styków elektrycznych. Pamiętaj, że słaby styk na heblu to bardzo częsta przyczyna problemów z uruchomieniem silnika, zwłaszcza gdy temperatura spada poniżej zera i akumulator musi dostarczyć maksymalny prąd rozruchowy. Regularna kontrola i czyszczenie to gwarancja niezawodności.
