Jak podłączyć lampy LED w ciągniku? Poradnik krok po kroku

Modernizacja oświetlenia w ciągniku to inwestycja, która znacząco podnosi komfort i bezpieczeństwo pracy, zwłaszcza po zmroku. W tym artykule, jako Krzysztof Grabowski, przeprowadzę Cię przez każdy etap tego procesu od wyboru odpowiednich lamp LED, przez bezpieczny montaż, aż po podłączenie elektryczne i rozwiązywanie najczęstszych problemów. Przygotuj się na szczegółowy poradnik, który pozwoli Ci samodzielnie i efektywnie zmodernizować oświetlenie w Twojej maszynie.

Korzyści z modernizacji oświetlenia w ciągniku

Z mojego doświadczenia wynika, że modernizacja oświetlenia na technologię LED to jedna z najbardziej opłacalnych inwestycji w ciągniku. Główną zaletą jest oczywiście znacząco niższe zużycie energii nawet o 80% mniej niż w przypadku tradycyjnych halogenów. To bezpośrednio przekłada się na mniejsze obciążenie alternatora i akumulatora, co jest szczególnie ważne w starszych maszynach. Dodatkowo, lampy LED charakteryzują się wielokrotnie dłuższą żywotnością, sięgającą nawet 30-50 tysięcy godzin, co oznacza lata bezproblemowej pracy bez konieczności częstej wymiany.

Lepsza widoczność, większe bezpieczeństwo jak LED-y zmieniają komfort pracy po zmroku

Poza oszczędnością energii, nie do przecenienia jest jakość światła emitowanego przez diody LED. Barwa światła LED jest znacznie bliższa naturalnemu światłu dziennemu, co radykalnie poprawia widoczność po zmroku. Operatorzy, z którymi rozmawiałem, zgodnie podkreślają, że dzięki temu znacznie zmniejsza się zmęczenie oczu, co pozwala na dłuższą i bardziej efektywną pracę. Lepsza widoczność to także znaczący wzrost bezpieczeństwa zarówno dla operatora, jak i dla osób postronnych, minimalizując ryzyko wypadków na polu czy w obejściu.

Porównanie LED vs Halogen: co mówią liczby i doświadczenie rolników

Aby uzmysłowić sobie różnicę, spójrzmy na proste porównanie, które często przedstawiam moim klientom:

Zanim zaczniesz: Co musisz wiedzieć i przygotować?

Lista narzędzi i materiałów, które musisz mieć pod ręką

Zanim przystąpisz do pracy, upewnij się, że masz wszystkie niezbędne narzędzia i materiały. Dobrze przygotowany warsztat to podstawa sukcesu. Oto lista, którą zawsze polecam:

• Narzędzia: wiertarka (z wiertłami do metalu), zestaw kluczy nasadowych i płaskich, kombinerki, ściągacz izolacji, miernik uniwersalny (multimetr), nóż do kabli, śrubokręty.
• Materiały elektryczne: przewody elektryczne o odpowiednim przekroju (zazwyczaj 1,5-2,5 mm²), złączki elektryczne (np. konektory zaciskane, szybkozłączki), opaski kablowe, bezpiecznik (z gniazdem), przekaźnik (12V lub 24V, zależnie od instalacji), włącznik (hermetyczny, najlepiej podświetlany), peszle ochronne na przewody.
• Materiały montażowe: śruby, nakrętki, podkładki (zwykłe i sprężyste), podkładki gumowe (do amortyzacji), pasta antykorozyjna lub smar miedziowy.

Jakie lampy LED wybrać? Kluczowe parametry, na które musisz zwrócić uwagę

Wybór odpowiednich lamp LED to podstawa. Nie kieruj się tylko ceną. Zwróć uwagę na kilka kluczowych parametrów:

• Moc (Waty) i strumień świetlny (Lumeny): Im więcej lumenów, tym jaśniej. Moc określa zużycie energii.
• Barwa światła (Kelviny): Najczęściej polecam barwę neutralną białą (ok. 5000-6000K), która jest najbardziej zbliżona do światła dziennego i najmniej męczy wzrok.
• Rodzaj wiązki: Czy potrzebujesz światła rozproszonego (do oświetlania szerokiego obszaru blisko ciągnika) czy skupionego (do dalekiego zasięgu, np. praca w polu)? Często dobrym rozwiązaniem jest połączenie obu typów.
• Klasa szczelności (IP): W warunkach rolniczych absolutne minimum to IP67, a najlepiej IP68, co gwarantuje odporność na pył i zanurzenie w wodzie.
• Certyfikat kompatybilności elektromagnetycznej (EMC): To niezwykle ważne! Lampy z certyfikatem ECE R10 lub CISPR zapobiegają zakłóceniom radia i innych urządzeń elektronicznych w ciągniku.

Kwestie prawne w pigułce: Co musisz wiedzieć o homologacji (E20, R10, R112), by legalnie jeździć po drogach?

Pamiętaj, że oświetlenie w ciągniku podlega przepisom. Lampy używane na drogach publicznych muszą posiadać odpowiednią homologację europejską, oznaczoną znakiem "E" w okręgu (np. E20 dla Polski). Lampy drogowe i mijania muszą spełniać normy takie jak ECE R112 lub nowszą R149. Co niezwykle ważne, dodatkowe lampy robocze nie mogą być używane podczas jazdy po drogach publicznych, ponieważ mogą oślepiać innych uczestników ruchu. Zawsze upewnij się również, że wybrane lampy posiadają certyfikat ECE R10, świadczący o ich kompatybilności elektromagnetycznej, co zapobiega zakłóceniom innych systemów w ciągniku.

Gdzie zamontować lampy LED, by świeciły najlepiej?

Dach, maska, a może błotniki? Analiza najlepszych lokalizacji montażowych

Wybór miejsca montażu lamp LED ma kluczowe znaczenie dla efektywności oświetlenia. Z mojego doświadczenia wynika, że najpopularniejsze i najskuteczniejsze lokalizacje to:

• Dach kabiny: To często najlepsze miejsce dla lamp roboczych. Zapewniają szeroki kąt oświetlenia całego obszaru roboczego wokół ciągnika, minimalizując cienie. Montaż na dachu wymaga jednak starannego poprowadzenia przewodów przez kabinę.
• Maska: Lampy zamontowane na masce, skierowane do przodu, doskonale uzupełniają oświetlenie główne, zwłaszcza podczas pracy z maszynami czołowymi. Należy jednak uważać, aby nie oślepiały operatora, odbijając się od elementów ciągnika.
• Błotniki: Lampy na błotnikach są idealne do oświetlania bocznych obszarów, np. podczas orki czy pracy z maszynami zawieszanymi z tyłu. Są jednak bardziej narażone na uszkodzenia mechaniczne i zabrudzenia.

Zawsze staraj się rozmieścić lampy w taki sposób, aby tworzyły równomierne pole światła, bez ostrych cieni i nieoświetlonych miejsc.

Jak unikać typowych błędów przy rozmieszczaniu oświetlenia roboczego?

Podczas planowania rozmieszczenia lamp łatwo o błędy, które mogą obniżyć efektywność lub nawet stworzyć zagrożenie. Oto kilka wskazówek, jak ich unikać:

• Unikaj oślepiania operatora: Lampy powinny być zamontowane i skierowane w taki sposób, aby ich światło nie odbijało się od szyb czy elementów kabiny, oślepiając operatora.
• Minimalizuj cienie: Rozmieść lampy tak, aby ich światło nakładało się na siebie, eliminując głębokie cienie, które mogą ukrywać przeszkody.
• Chroń lampy przed uszkodzeniami: Wybieraj miejsca, które chronią lampy przed gałęziami, kamieniami czy uderzeniami maszynami towarzyszącymi.
• Zadbaj o symetrię: Montaż symetryczny nie tylko wygląda estetyczniej, ale także zapewnia bardziej równomierne oświetlenie.

Praktyczne wskazówki dotyczące ustawienia kąta padania światła

Prawidłowe ustawienie kąta padania światła to klucz do maksymalnego wykorzystania potencjału lamp LED. Moja rada jest prosta: eksperymentuj na polu! Ustaw ciągnik w miejscu, gdzie zazwyczaj pracujesz po zmroku. Włącz lampy i reguluj ich kąt, obserwując, jak zmienia się oświetlenie obszaru roboczego. Celem jest uzyskanie jak najszerszego i najbardziej równomiernego pola światła, które efektywnie oświetli maszynę i teren przed nią, jednocześnie minimalizując odblaski od podłoża czy elementów ciągnika. Lampy rozproszone skieruj nieco w dół, aby oświetlały bliski obszar, a lampy skupione dalej, aby zapewnić zasięg.

Montaż lamp LED: Praktyczny przewodnik krok po kroku

Krok 1: Bezpieczeństwo przede wszystkim jak prawidłowo odłączyć akumulator?

Zawsze, ale to zawsze, przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej, odłącz akumulator. To absolutna podstawa bezpieczeństwa, która chroni zarówno Ciebie, jak i elektronikę ciągnika przed przypadkowym zwarciem. Pamiętaj o prawidłowej kolejności: najpierw odłącz klemę ujemną (masę), a dopiero potem klemę dodatnią (+). Dzięki temu minimalizujesz ryzyko iskrzenia i zwarcia, jeśli klucz przypadkowo dotknie metalowych części pojazdu. Po zakończeniu prac podłącz akumulator w odwrotnej kolejności: najpierw plus, potem masa.

Krok 2: Precyzyjne wiercenie i stabilne mocowanie uchwytów

Jeśli wybrane miejsce montażu lamp wymaga wiercenia, działaj precyzyjnie. Zawsze używaj wiertła odpowiedniego do materiału i średnicy śruby. Przed wierceniem zaznacz punkty montażowe i upewnij się, że nie uszkodzisz żadnych przewodów czy elementów konstrukcyjnych pod spodem. Po wywierceniu otworów, zabezpiecz je przed korozją, np. specjalnym podkładem lub pastą antykorozyjną. Uchwyty lamp zamocuj stabilnie, używając odpowiednich śrub, nakrętek i podkładek (zwykłych oraz sprężystych, aby zapobiec luzowaniu się pod wpływem drgań). Możesz również zastosować podkładki gumowe, które dodatkowo amortyzują drgania i chronią lakier.

Krok 3: Montaż lamp i ich wstępna regulacja

Gdy uchwyty są już solidnie zamocowane, możesz przystąpić do montażu samych lamp LED. Przykręć je do uchwytów, ale nie dokręcaj jeszcze śrub na stałe. Na tym etapie wykonaj wstępną regulację pozycji lamp. Ustaw je tak, aby z grubsza oświetlały obszar, który chcesz widzieć. Pamiętaj, że dokładna regulacja kąta padania światła nastąpi później, już po podłączeniu elektryki i włączeniu lamp. Upewnij się, że lampy są skierowane w odpowiednią stronę i nie kolidują z żadnymi ruchomymi elementami ciągnika.

Krok 4: Profesjonalne poprowadzenie i zabezpieczenie przewodów

Profesjonalne poprowadzenie przewodów to klucz do długotrwałej i bezawaryjnej pracy instalacji. Przewody powinny być prowadzone w taki sposób, aby były zabezpieczone przed uszkodzeniami mechanicznymi (otarcia, przecięcia), wilgocią, wysoką temperaturą (np. od silnika) i chemikaliami. Używaj peszli ochronnych, które doskonale chronią kable. Mocuj przewody do konstrukcji ciągnika za pomocą opasek kablowych, co 15-20 cm, aby zapobiec ich zwisaniu i ocieraniu. Jeśli przewody przechodzą przez otwory w metalowych elementach, zastosuj dławiki lub gumowe przelotki, aby chronić izolację przed przetarciem. Pamiętaj o zachowaniu estetyki schludnie poprowadzone przewody to znak profesjonalnie wykonanej pracy.

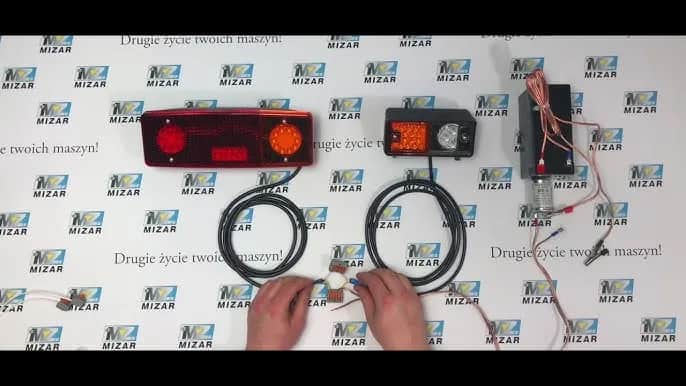

Podłączenie elektryczne lamp LED: Schemat i kluczowe elementy

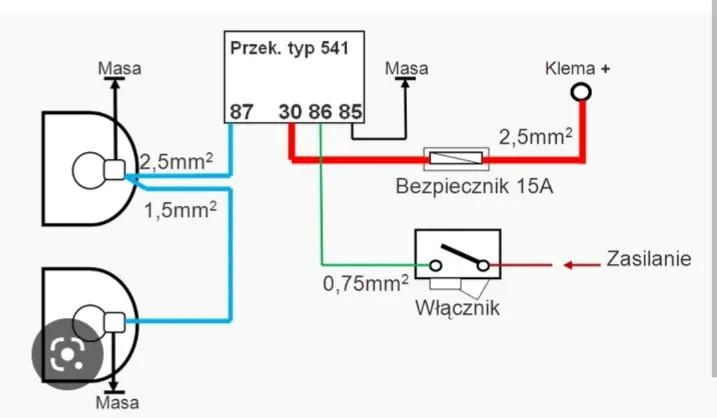

Prosty schemat podłączenia, który zrozumie każdy

Podłączenie elektryczne lamp LED, choć na pierwszy rzut oka może wydawać się skomplikowane, w rzeczywistości jest dość proste, jeśli zastosujesz się do kilku podstawowych zasad. Generalny schemat jest następujący: przewód dodatni (+) od lampy podłączamy do akumulatora, ale zawsze przez bezpiecznik i przekaźnik. Przewód ujemny (-) od lampy podłączamy do masy pojazdu, czyli do ramy ciągnika lub innego metalowego elementu, który ma dobry kontakt z masą. Niezwykle ważne jest, aby włącznik lamp działał dopiero po przekręceniu kluczyka w stacyjce. Zapobiega to przypadkowemu włączeniu lamp i rozładowaniu akumulatora, gdy ciągnik jest unieruchomiony.

Rola bezpiecznika: Jak dobrać odpowiednią wartość i gdzie go zamontować?

Bezpiecznik to strażnik Twojej instalacji elektrycznej. Jego kluczową funkcją jest ochrona przed zwarciem i przeciążeniem, które mogłyby doprowadzić do uszkodzenia przewodów, a nawet pożaru. Zawsze montuj bezpiecznik na przewodzie dodatnim (+), jak najbliżej akumulatora. Jak dobrać jego wartość? To proste: sumujesz moc wszystkich podłączanych lamp LED (np. 4 lampy po 48W to 192W). Następnie dzielisz tę wartość przez napięcie instalacji (np. 12V). Wychodzi nam 192W / 12V = 16A. Zawsze dobieraj bezpiecznik o nieco wyższej wartości, np. 20A. Nigdy nie używaj bezpiecznika o zbyt dużej wartości, ponieważ nie spełni on swojej funkcji ochronnej.

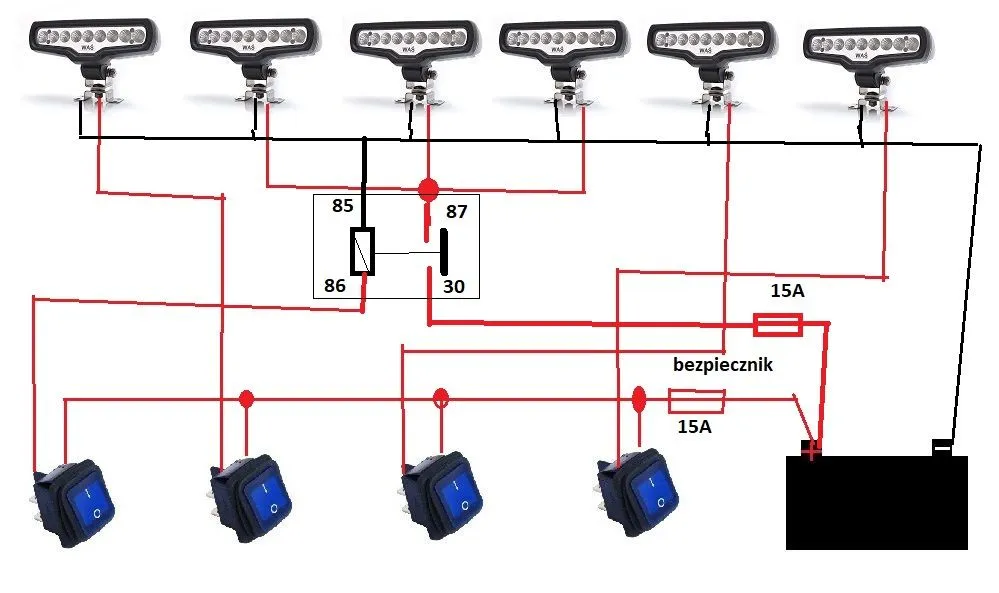

Dlaczego przekaźnik to Twój sprzymierzeniec? Kiedy jest niezbędny i jak go podłączyć?

Przekaźnik to element, który odciąża włącznik i oryginalną instalację pojazdu, szczególnie przy podłączaniu lamp LED o większej mocy. Bez niego duży prąd płynący do lamp musiałby przechodzić przez włącznik, co mogłoby go uszkodzić lub spowodować przegrzewanie się przewodów. Przekaźnik działa jak zdalnie sterowany przełącznik: mały prąd z włącznika (sterowany po stacyjce) uruchamia przekaźnik, który z kolei załącza duży prąd bezpośrednio z akumulatora do lamp. Podłączenie przekaźnika wymaga czterech przewodów: jeden do akumulatora (+), drugi do masy (-), trzeci do włącznika (sterowanie), a czwarty do lamp (+). Jest to absolutnie niezbędne przy każdej instalacji o mocy przekraczającej kilkadziesiąt watów.

Podłączenie włącznika w kabinie by sterowanie było wygodne i bezpieczne

Włącznik lamp powinien być zamontowany w kabinie w miejscu łatwo dostępnym i ergonomicznym dla operatora. Zadbaj o to, aby był to włącznik hermetyczny, odporny na wilgoć i kurz, co zapewni jego długą żywotność w trudnych warunkach rolniczych. Jak już wspomniałem, kluczowe jest podłączenie włącznika w taki sposób, aby lampy uruchamiały się dopiero po przekręceniu kluczyka w stacyjce. Oznacza to, że zasilanie do włącznika powinno pochodzić z obwodu, który jest aktywny tylko po włączeniu zapłonu. Możesz znaleźć taki punkt, np. przy radiu, wentylatorze, czy innym urządzeniu, które działa tylko po stacyjce. Unikniesz w ten sposób przypadkowego rozładowania akumulatora i zapewnisz bezpieczeństwo użytkowania.

Testy i rozwiązywanie problemów: Co zrobić, gdy coś nie działa?

Lista kontrolna: Co sprawdzić po zakończeniu montażu?

Po zakończeniu montażu i podłączenia lamp LED, zawsze wykonaj dokładne testy. Oto moja lista kontrolna:

• Sprawdź wszystkie połączenia: Upewnij się, że wszystkie kable są solidnie podłączone, a złączki dobrze zaciśnięte.
• Test działania: Włącz zapłon, a następnie włącz lampy. Sprawdź, czy wszystkie świecą.
• Poprawność ustawienia: Po zmroku sprawdź kąt padania światła i ewentualnie dokonaj korekty.
• Brak zakłóceń: Włącz radio i inne urządzenia elektroniczne w ciągniku, aby upewnić się, że lampy LED nie powodują zakłóceń.
• Bezpiecznik: Sprawdź, czy bezpiecznik jest prawidłowo osadzony w gnieździe.
• Przekaźnik: Posłuchaj, czy przekaźnik "klika" po włączeniu włącznika to znak, że działa.

Dlaczego radio w ciągniku szumi po włączeniu LED-ów i jak temu zaradzić? (EMC)

Zakłócenia odbioru radia FM po włączeniu lamp LED to niestety bardzo częsty problem, z którym spotykam się w mojej praktyce. Wynika on zazwyczaj z niskiej jakości przetwornic (elektroniki) zastosowanych w tanich lampach LED, które generują szumy elektromagnetyczne. Aby tego uniknąć, zawsze wybieraj lampy z certyfikatem kompatybilności elektromagnetycznej (EMC, ECE R10 lub CISPR). Jeśli jednak problem już występuje, możesz spróbować zastosować specjalne filtry przeciwzakłóceniowe, montowane na przewodach zasilających lampy. Czasami pomaga również lepsze uziemienie lamp i przewodów.

Lampy migoczą lub nie świecą? Diagnostyka i proste rozwiązania problemu

Jeśli lampy LED migoczą lub w ogóle nie świecą, nie panikuj. Najczęściej problem leży w prostych kwestiach:

• Słabe połączenie z masą: To najczęstsza przyczyna. Sprawdź, czy przewód ujemny (-) jest solidnie podłączony do czystego, metalowego punktu ramy ciągnika. Oczyść miejsce styku z farby i rdzy.
• Zbyt cienkie przewody zasilające: Jeśli przewody są zbyt cienkie w stosunku do mocy lamp, może dochodzić do spadków napięcia, co objawia się migotaniem. Zastosuj przewody o odpowiednim przekroju.
• Uszkodzony bezpiecznik: Sprawdź bezpiecznik. Jeśli jest przepalony, wymień go na nowy o tej samej wartości.
• Uszkodzony przekaźnik: Jeśli przekaźnik nie "klika" lub lampy nie świecą, mimo że sterowanie dochodzi do przekaźnika, może być uszkodzony.
• Luźne połączenia: Sprawdź wszystkie złączki i konektory.

Porady dotyczące konserwacji: Jak dbać o nowe oświetlenie, by służyło latami?

Aby Twoje nowe oświetlenie LED służyło Ci niezawodnie przez wiele lat, pamiętaj o kilku prostych zasadach konserwacji:

• Regularne czyszczenie: Kurz, błoto i resztki roślinne mogą osadzać się na lampach, zmniejszając ich efektywność. Regularnie czyść klosze lamp wodą z delikatnym detergentem.
• Sprawdzanie stanu przewodów: Co jakiś czas kontroluj, czy przewody nie są uszkodzone, przetarte lub czy ich izolacja nie pęka.
• Kontrola połączeń: Sprawdź, czy wszystkie złączki i śruby mocujące lampy i uchwyty są dokręcone. Drgania mogą powodować luzowanie się połączeń.
• Ochrona przed wilgocią: Upewnij się, że peszle ochronne na przewodach są nienaruszone, a dławiki dobrze uszczelniają przejścia.

LED w klasykach: Montaż w Ursusach C-330 i C-360

Czy instalacja w starszych ciągnikach jest trudniejsza?

Wiele osób zastanawia się, czy instalacja oświetlenia LED w starszych ciągnikach, takich jak kultowe Ursusy C-330 czy C-360, jest bardziej skomplikowana. Z mojego doświadczenia wynika, że sama instalacja jest często prostsza ze względu na nieskomplikowaną budowę elektryczną tych maszyn. Jednakże, ze względu na wiek, oryginalna instalacja elektryczna może być już zużyta, z zaśniedziałymi stykami i osłabionymi przewodami. Dlatego często przed montażem LED-ów warto poświęcić chwilę na odświeżenie istniejącej instalacji sprawdzenie mas, oczyszczenie styków i ewentualną wymianę najbardziej zużytych odcinków przewodów. To zapewni stabilne i bezpieczne działanie nowego oświetlenia.

Dedykowane zestawy LED czy warto w nie inwestować?

Dla właścicieli Ursusów C-330 i C-360 rynek oferuje coraz więcej dedykowanych zestawów lamp LED. Moim zdaniem, warto w nie inwestować. Są one zaprojektowane tak, aby pasować w oryginalne miejsca montażowe reflektorów, co znacznie ułatwia instalację i pozwala zachować estetykę ciągnika. Często takie zestawy zawierają już odpowiednie złączki, a nawet wbudowane filtry EMC. To rozwiązanie typu "plug & play", które minimalizuje potrzebę modyfikacji i wiercenia, a także zapewnia spójny wygląd, co dla wielu rolników jest ważne.

Przeczytaj również: Ładowacz TUZ do ciągnika: Budowa SAM opłacalność i bezpieczeństwo

Na co zwrócić szczególną uwagę przy podłączaniu elektryki w klasykach?

W starszych modelach ciągników, takich jak Ursus C-330 czy C-360, ze względu na często słabszą i mniej wydajną oryginalną instalację elektryczną, szczególnie zalecane jest stosowanie przekaźników i bezpieczników. To absolutna konieczność, aby nie przeciążać alternatora i istniejących przewodów, które mogą nie być przystosowane do dodatkowego obciążenia. Przekaźniki zapewnią, że włączniki nie będą narażone na duży prąd, a bezpieczniki ochronią całą instalację. W niektórych przypadkach, zwłaszcza przy wymianie tradycyjnych żarówek kierunkowskazów na LED-y, może być również konieczne zastosowanie opornika (rezystora). Dzieje się tak, ponieważ LED-y pobierają znacznie mniej prądu, co może sprawić, że przerywacz kierunkowskazów będzie "myślał", że żarówka jest przepalona i zacznie migać zbyt szybko. Opornik symuluje obciążenie tradycyjnej żarówki, przywracając prawidłową częstotliwość migania.
