Montaż radia w ciągniku: Podłącz sam, uniknij błędów! Poradnik

Wielogodzinna praca w kabinie ciągnika rolniczego może być znacznie przyjemniejsza, gdy towarzyszy jej ulubiona muzyka lub audycja radiowa. Samodzielny montaż i podłączenie radia to zadanie, które na pierwszy rzut oka wydaje się skomplikowane, ale z odpowiednią wiedzą i narzędziami jest w pełni wykonalne. W tym artykule, jako Krzysztof Grabowski, przeprowadzę Cię przez wszystkie kluczowe kroki, dzięki czemu zyskasz nie tylko komfort, ale i satysfakcję z własnoręcznie wykonanej pracy.

Przygotowanie do montażu radia w ciągniku

Zanim w ogóle pomyślisz o podłączaniu jakichkolwiek kabli, musisz bezwzględnie sprawdzić napięcie w instalacji elektrycznej Twojego ciągnika. To absolutnie kluczowy krok! Większość współczesnych radioodtwarzaczy działa na 12V, co jest standardem w wielu nowszych maszynach. Jednak w starszych modelach, zwłaszcza tych z czasów PRL-u, takich jak Ursus C-330 czy C-360, często spotykamy instalacje 24V, a nawet 6V w bardzo wiekowych egzemplarzach. Podłączenie radia 12V do instalacji 24V niemal natychmiast doprowadzi do jego trwałego uszkodzenia, a tego przecież chcemy uniknąć.

Jeśli okaże się, że Twój ciągnik ma instalację 24V, nie martw się rozwiązanie jest proste. Będziesz potrzebował konwertera napięcia z 24V na 12V. To niewielkie urządzenie, które skutecznie obniży napięcie do bezpiecznego poziomu dla radia. Koszt takiego konwertera w Polsce to zazwyczaj od 40 do 100 złotych, w zależności od mocy i producenta. Warto zainwestować w nieco lepszy model, aby zapewnić stabilne zasilanie.

Oprócz samego radia i ewentualnego konwertera, przygotuj sobie następujące narzędzia i akcesoria:

• Multimetr (miernik napięcia) niezbędny do sprawdzenia napięcia i ciągłości obwodów.
• Kombinerki i szczypce do ściągania izolacji do precyzyjnego przygotowania kabli.
• Zestaw śrubokrętów (płaskie i krzyżakowe) do montażu radia i demontażu elementów kabiny.
• Taśma izolacyjna lub koszulki termokurczliwe do bezpiecznego izolowania połączeń.
• Opaski kablowe (trytytki) do uporządkowania przewodów.
• Bezpiecznik (najczęściej 10-15A) oraz oprawka bezpiecznika dla dodatkowego zabezpieczenia instalacji.
• Ewentualnie lutownica i cyna dla trwalszych połączeń, choć nie zawsze konieczne.

Podłączanie kabli radia krok po kroku

Większość nowoczesnych radioodtwarzaczy, niezależnie od tego, czy są przeznaczone do samochodu, czy ciągnika, korzysta ze znormalizowanego złącza ISO. To bardzo ułatwia sprawę, ponieważ kolory kabli są standardowe, co minimalizuje ryzyko pomyłek. Znajomość tego standardu to podstawa sukcesu przy podłączaniu radia.

Przyjrzyjmy się najważniejszym kablom w standardzie ISO, które znajdziesz w wiązce swojego radia:

• Czerwony (ACC): Ten kabel odpowiada za zasilanie radia "po stacyjce". Oznacza to, że prąd pojawia się na nim dopiero po przekręceniu kluczyka w stacyjce. Jest to ważne dla bezpieczeństwa i oszczędzania akumulatora.
• Żółty (B+ / Memory): To jest stałe zasilanie +12V, które powinno być podłączone bezpośrednio do akumulatora (lub do punktu, gdzie zawsze jest prąd, niezależnie od stacyjki). Ten kabel jest kluczowy dla podtrzymania pamięci stacji radiowych, ustawień equalizera i zegara.
• Czarny (GND): To jest kabel masowy. Musi być podłączony do metalowej części karoserii lub ramy ciągnika, która zapewnia dobre połączenie z masą akumulatora. Bez prawidłowego podłączenia masy radio po prostu nie zadziała.
• Niebieski (ANT): Czasem spotkasz też niebieski kabel, który służy do zasilania wzmacniacza antenowego lub wysuwanej anteny automatycznej. W ciągnikach rzadziej się go używa, ale warto wiedzieć, do czego służy.

Prawidłowe podłączenie kabla żółtego (stały plus) i czerwonego (plus po stacyjce) jest niezwykle ważne. Częstym błędem, który prowadzi do gubienia pamięci stacji po wyłączeniu zapłonu, jest ich zamiana. Pamiętaj, że żółty kabel to pamięć radia i musi mieć stałe zasilanie. Czerwony to zasilanie, które włącza radio razem ze stacyjką. Zawsze zalecam zastosowanie dodatkowego bezpiecznika na głównym przewodzie zasilającym (żółtym), nawet jeśli radio ma już wbudowany bezpiecznik. To dodatkowa warstwa ochrony dla Twojej instalacji.

Kabel masowy (czarny, GND) podłącz do najbliższej metalowej części kabiny, która jest dobrze połączona z ramą ciągnika i masą akumulatora. Może to być śruba mocująca fotel, element deski rozdzielczej lub inny punkt, który zapewni stabilne i bezpieczne połączenie. Upewnij się, że powierzchnia styku jest czysta i wolna od farby czy rdzy, aby zapewnić jak najlepsze przewodnictwo.

Głośniki i antena: klucz do dobrego dźwięku i odbioru

Montaż głośników w ciągniku to często kwestia kreatywności. W nowszych modelach, takich jak John Deere, New Holland czy Case, znajdziesz zazwyczaj fabrycznie przygotowane miejsca na głośniki, a czasem nawet okablowanie. To znacznie ułatwia sprawę. W starszych ciągnikach, na przykład w Ursusach czy Zetorach, musimy często improwizować. Można zastosować specjalne kieszenie podwieszane pod sufitem, dorabiać konsole w desce rozdzielczej lub montować głośniki w drzwiach, jeśli konstrukcja na to pozwala. Ważne, aby głośniki były stabilnie zamocowane i skierowane w stronę operatora.

Kable głośnikowe również mają swój standard kolorystyczny, który pomaga w prawidłowym podłączeniu. Zawsze występują w parach, gdzie jeden jest jednolity, a drugi ma czarny pasek (minus):

• Biały i biało-czarny: Zazwyczaj lewy głośnik przedni.
• Szary i szaro-czarny: Zazwyczaj prawy głośnik przedni.
• Zielony i zielono-czarny: Zazwyczaj lewy głośnik tylny.
• Fioletowy i fioletowo-czarny: Zazwyczaj prawy głośnik tylny.

Pamiętaj, aby zawsze podłączać plus głośnika do plusa z radia, a minus do minusa. Pomylenie polaryzacji spowoduje, że głośniki będą grały "w przeciwfazie", co znacznie pogorszy jakość dźwięku i basu. Jeśli masz wątpliwości, sprawdź instrukcję radia tam zawsze znajdziesz dokładny schemat podłączenia.

Wybór odpowiedniej anteny do ciągnika jest moim zdaniem kluczowy dla dobrego odbioru. Ze względu na trudne warunki pracy, takie jak gałęzie, kurz czy wibracje, zdecydowanie rekomenduję elastyczne, gumowe anteny. Są one znacznie bardziej odporne na złamania niż sztywne, metalowe odpowiedniki. Taka antena wytrzyma znacznie więcej, a Ty nie będziesz musiał co chwilę wymieniać jej na nową.

Antenę najczęściej montuje się na dachu kabiny lub na błotniku. Niezależnie od miejsca, kluczowe jest zapewnienie bardzo dobrego połączenia masowego podstawy anteny z karoserią kabiny. To właśnie masa odpowiada za efektywność odbioru sygnału. Upewnij się, że powierzchnia pod montażem jest czysta, pozbawiona farby i rdzy. Słabe połączenie masowe to najczęstsza przyczyna słabego zasięgu i szumów w radiu, nawet przy dobrej antenie.

Rozwiązywanie typowych problemów z radiem w ciągniku

Jak już wspomniałem, jednym z najczęściej spotykanych problemów jest gubienie pamięci stacji radiowych po wyłączeniu zapłonu. Niemal zawsze jest to spowodowane zamienieniem kabla żółtego (stały plus, pamięć radia) z czerwonym (plus po stacyjce). Jeśli Twoje radio "zapomina" ustawienia, sprawdź dokładnie te dwa przewody i w razie potrzeby zamień je miejscami. To prosta korekta, która rozwiązuje problem w 99% przypadków.

Innym powszechnym zjawiskiem, zwłaszcza w ciągnikach, są szumy i trzaski w odbiorze, które pojawiają się podczas pracy silnika, a szczególnie alternatora. Dzieje się tak, ponieważ instalacja elektryczna ciągnika generuje sporo zakłóceń elektromagnetycznych. Aby temu zaradzić, polecam zastosowanie filtra przeciwzakłóceniowego na przewodzie zasilającym radio. Taki filtr skutecznie wyeliminuje większość niepożądanych dźwięków, zapewniając czysty i przyjemny odbiór.

Gdy radio wcale się nie włącza, warto przeprowadzić szybką diagnostykę:

• Sprawdź bezpiecznik na głównym przewodzie zasilającym (żółtym). Jeśli jest przepalony, wymień go na nowy o tej samej wartości.
• Sprawdź bezpiecznik wbudowany w radio. Zazwyczaj znajduje się on z tyłu obudowy radia.
• Upewnij się, że wszystkie kable zasilające (żółty, czerwony, czarny) są prawidłowo i stabilnie podłączone. Użyj multimetru, aby sprawdzić, czy na żółtym i czerwonym kablu pojawia się napięcie, a czarny ma dobre połączenie z masą.

Przeczytaj również: Prostownik z rozruchem do ciągnika: Start w mróz? Wybierz mądrze!

Montaż radia w praktyce: specyfika modeli ciągników

Montaż radia w starszych modelach ciągników, takich jak Ursus C-330 czy C-360, to często prawdziwe wyzwanie, które wymaga od nas sporo improwizacji. Rzadko kiedy znajdziemy tam fabrycznie przygotowane miejsce na radio, a tym bardziej okablowanie. W takich przypadkach musimy wykazać się kreatywnością montować radio w specjalnych kieszeniach podwieszanych pod sufitem, dorabiać konsole w desce rozdzielczej lub szukać innych, niestandardowych rozwiązań. Dodatkowo, w tych maszynach musimy szczególnie uważać na napięcie instalacji często jest to 24V, co wymaga zastosowania wspomnianego wcześniej konwertera. To praca dla cierpliwych, ale efekt końcowy jest bardzo satysfakcjonujący.

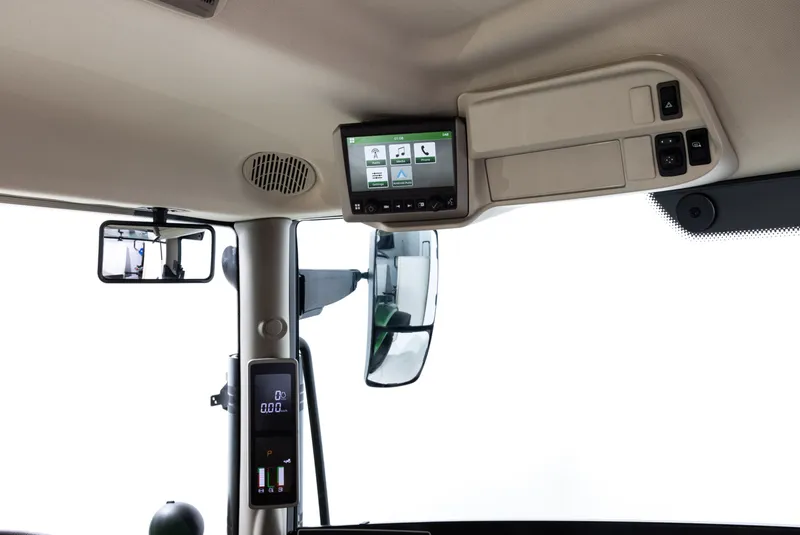

Na szczęście, w nowszych ciągnikach, takich jak John Deere, New Holland czy Case, producenci znacznie ułatwili nam życie. W większości tych maszyn znajdziemy fabrycznie przygotowane miejsce na radio w standardowym rozmiarze 1-DIN, a także otwory na głośniki i często nawet wstępnie poprowadzone okablowanie. To sprawia, że montaż jest szybki i prosty, często sprowadzając się do podłączenia kilku kostek i wkręcenia radia w dedykowaną ramkę. Zawsze warto sprawdzić instrukcję obsługi ciągnika tam znajdziesz dokładne informacje o lokalizacji i specyfikacji fabrycznych przygotowań.
