Sprzęgło klimatyzacji: Diagnoza i naprawa. Czy zrobisz to sam?

Zastanawiasz się, jak sprawdzić sprzęgło klimatyzacji w swoim samochodzie bez wizyty u mechanika? Ten artykuł to kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez proces diagnostyki. Dzięki niemu zyskasz praktyczną wiedzę, która pozwoli Ci samodzielnie zidentyfikować problem i potencjalnie zaoszczędzić na kosztach naprawy, zanim zdecydujesz się na wizytę w warsztacie.

Sprzęgło klimatyzacji, choć często niedoceniane, pełni kluczową rolę w układzie chłodzenia samochodu. To ono odpowiada za załączanie i rozłączanie kompresora klimatyzacji, czyli serca całego systemu. Kiedy włączasz klimatyzację, sprzęgło elektromagnetyczne zasprzęgla kompresor z kołem pasowym napędzanym przez silnik, umożliwiając sprężanie czynnika chłodniczego. Jeśli sprzęgło nie działa prawidłowo, kompresor nie będzie w stanie pracować, a Ty nie poczujesz chłodnego powietrza. W mojej praktyce często widzę, że ten element jest pomijany w początkowej diagnostyce, co prowadzi do niepotrzebnych kosztów.

Jak rozpoznać pierwsze sygnały, że coś jest nie tak? Słuchaj swojego auta!

Zanim sięgniesz po narzędzia, warto poświęcić chwilę na uważną obserwację i wsłuchanie się w sygnały, które wysyła Twój samochód. Wiele problemów ze sprzęgłem klimatyzacji można zdiagnozować już na tym etapie, co pozwoli Ci zaoszczędzić czas i pieniądze. Pamiętaj, że auto często "mówi" do nas, wystarczy tylko chcieć słuchać.

Wstępna diagnoza sprzęgła: co sprawdzisz bez narzędzi?

Test na "kliknięcie": pierwszy i najważniejszy objaw, którego nie możesz zignorować

Jednym z najbardziej podstawowych, a zarazem kluczowych testów, jest nasłuchiwanie charakterystycznego "kliknięcia" załączającego się kompresora. Gdy włączasz klimatyzację (przycisk A/C), sprzęgło elektromagnetyczne powinno się załączyć, wydając wyraźny, metaliczny dźwięk. To sygnał, że kompresor został połączony z napędem silnika i zaczął pracować. Jeśli po wciśnięciu przycisku A/C nie słyszysz tego dźwięku, to jest to pierwszy i najważniejszy objaw, że coś jest nie tak ze sprzęgłem lub jego zasilaniem. Brak "kliknięcia" niemal zawsze wskazuje na problem.

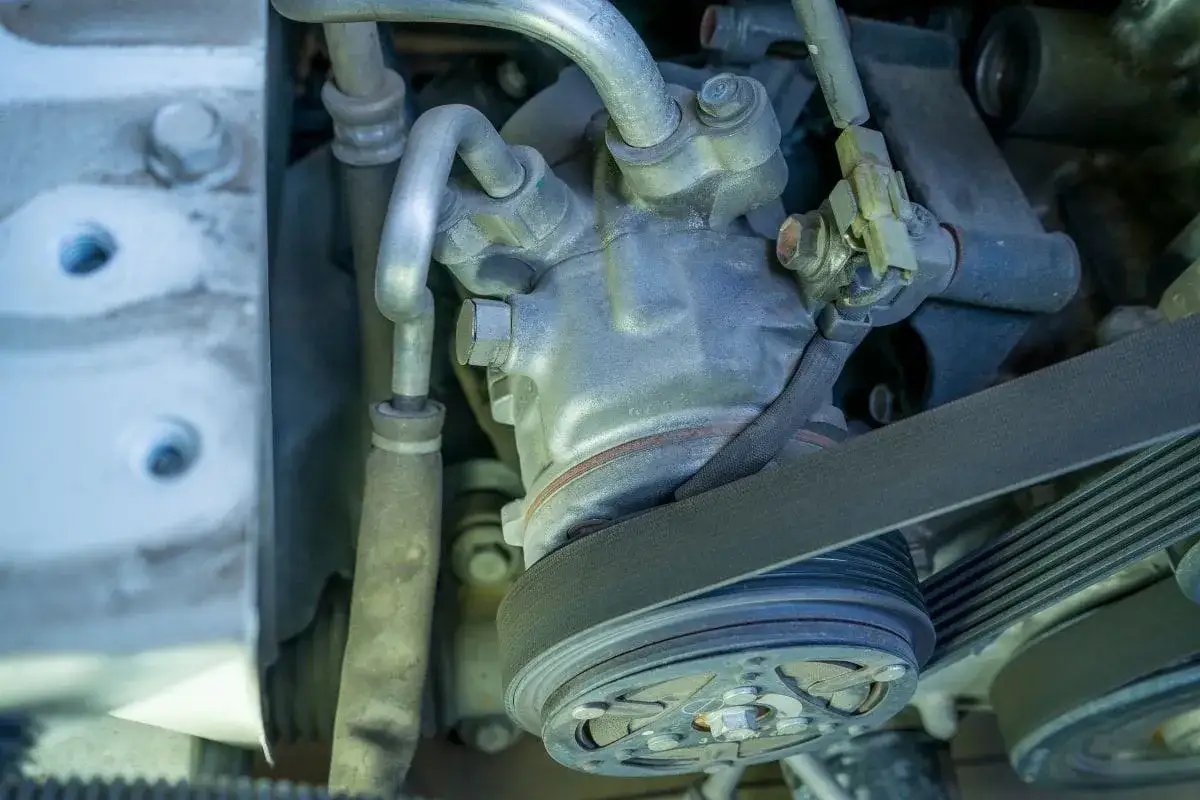

Obserwacja wizualna: czego szukać na kole pasowym sprężarki?

Przy wyłączonym silniku, bezpiecznie i dokładnie obejrzyj sprzęgło kompresora klimatyzacji. Szukaj wszelkich nieprawidłowości na tarczy sprzęgła, kole pasowym i w okolicach łożyska. Oto, na co warto zwrócić uwagę:

• Pęknięcia i uszkodzenia tarczy: Sprawdź, czy tarcza dociskowa sprzęgła nie ma żadnych widocznych pęknięć, ubytków materiału czy odkształceń.
• Ślady rdzy i korozji: Rdza na elementach sprzęgła może świadczyć o długotrwałym narażeniu na wilgoć i postępującym zużyciu.
• Nadmierne zużycie: Szukaj śladów nadmiernego tarcia, wytarć lub nierówności na powierzchniach ciernych tarczy i koła pasowego.
• Ślady przegrzania: Fioletowe lub niebieskie przebarwienia na metalowych elementach to wyraźny znak, że sprzęgło się przegrzewało. Może to wskazywać na ślizganie się tarczy lub problemy z łożyskiem.
• Luzy na łożysku koła pasowego: Spróbuj poruszać kołem pasowym na boki i wzdłuż osi. Jeśli wyczuwasz wyraźny luz, prawdopodobnie łożysko jest zużyte. Pamiętaj, że koło pasowe powinno obracać się swobodnie i bez oporów.
• Wstępna ocena szczeliny: Już na tym etapie możesz spróbować ocenić szczelinę między tarczą sprzęgła a kołem pasowym. Powinna być ona niewielka i równomierna na całym obwodzie. Zbyt duża lub nierówna szczelina to sygnał problemu.

Nietypowe dźwięki z komory silnika: jak odróżnić pisk sprzęgła od innych hałasów?

Poza brakiem "kliknięcia", wszelkie nietypowe dźwięki dochodzące z okolic kompresora klimatyzacji są ważnym sygnałem ostrzegawczym. Jeśli słyszysz tarcie, szumienie, zgrzytanie, a nawet pisk, gdy klimatyzacja jest włączona, a dźwięki te ustają po jej wyłączeniu, to niemal na pewno problem leży w sprzęgle lub samym kompresorze. Szczególnie szumy i piski często wskazują na zużycie łożyska koła pasowego, które obraca się stale, niezależnie od tego, czy klimatyzacja jest włączona, czy nie. Zużyte łożysko może prowadzić do poważniejszych uszkodzeń, dlatego nie należy ignorować tych sygnałów.

• Tarcie/Zgrzytanie: Może wskazywać na nadmierne zużycie tarczy sprzęgła lub uszkodzenia mechaniczne.
• Szumienie: Często świadczy o zużyciu łożyska koła pasowego, które pracuje pod obciążeniem.
• Pisk: Może być objawem ślizgania się paska napędowego z powodu zatartego łożyska lub zbyt dużej szczeliny sprzęgła, która uniemożliwia prawidłowe zasprzęglenie.

Zaawansowana weryfikacja: jak precyzyjnie zdiagnozować problem?

Cewka elektromagnetyczna pod lupą: jak sprawdzić, czy dostaje prąd?

Jeśli po wstępnej diagnozie podejrzewasz problem ze sprzęgłem, ale nie jesteś pewien, czy to kwestia samej cewki, czy może braku zasilania, warto sprawdzić, czy cewka elektromagnetyczna otrzymuje prąd. Oto jak to zrobić:

1. Zlokalizuj wtyczkę: Znajdź wtyczkę elektryczną prowadzącą do cewki sprzęgła kompresora klimatyzacji. Zazwyczaj jest to dwupinowa wtyczka.
2. Odłącz wtyczkę: Ostrożnie odłącz wtyczkę od cewki.
3. Użyj multimetru: Ustaw multimetr na pomiar napięcia stałego (DCV).
4. Włącz klimatyzację: Uruchom silnik samochodu, włącz klimatyzację na panelu sterowania w kabinie i ustaw nawiew na maksymalną moc.
5. Zmierz napięcie: Przyłóż sondy multimetru do pinów we wtyczce (tej, która idzie z instalacji samochodu, nie do cewki). Powinieneś odczytać napięcie zbliżone do napięcia akumulatora (około 12V).
6. Interpretacja wyników:
   • Jeśli jest 12V: Oznacza to, że instalacja elektryczna dostarcza prąd do cewki. Problem leży najprawdopodobniej w samej cewce lub elementach mechanicznych sprzęgła.
   • Jeśli nie ma 12V: Brak napięcia wskazuje na problem w instalacji elektrycznej pojazdu. Może to być przepalony bezpiecznik, uszkodzony przekaźnik, problem z czujnikiem ciśnienia czynnika chłodniczego (który blokuje załączenie kompresora przy zbyt niskim lub zbyt wysokim ciśnieniu) lub usterka modułu sterującego klimatyzacją. W takim przypadku diagnozę należy kontynuować w kierunku układu elektrycznego, a nie samego sprzęgła.

Miernik w dłoń! Jak zmierzyć oporność cewki i co oznaczają wyniki?

Jeśli wiesz już, że cewka otrzymuje zasilanie, kolejnym krokiem jest sprawdzenie jej integralności elektrycznej poprzez pomiar oporności. To pozwoli mi ustalić, czy cewka nie jest przepalona lub zwarta.

1. Wyłącz silnik: Upewnij się, że silnik jest wyłączony, a kluczyk wyjęty ze stacyjki.
2. Odłącz wtyczkę od cewki: Ponownie odłącz wtyczkę elektryczną od cewki sprzęgła.
3. Ustaw multimetr: Ustaw multimetr na pomiar oporności (Ω, omy).
4. Zmierz oporność: Przyłóż sondy multimetru bezpośrednio do pinów cewki elektromagnetycznej (tych wychodzących z kompresora).
5. Odczytaj wynik:
   • Prawidłowa wartość: W większości samochodów prawidłowa oporność cewki elektromagnetycznej wynosi od 3 do 5 omów. Wartość ta może się nieznacznie różnić w zależności od producenta i modelu, ale zazwyczaj mieści się w tym zakresie.
   • Brak rezystancji (OL/nieskończoność): Jeśli multimetr pokazuje "OL" (Over Load) lub bardzo wysoką, nieskończoną wartość, oznacza to, że w cewce jest przerwa. Cewka jest przepalona i nie będzie działać.
   • Wartość bliska zeru (poniżej 1 oma): Jeśli odczyt jest bardzo niski, bliski zeru, świadczy to o zwarciu w cewce. Cewka jest uszkodzona i również nie będzie działać prawidłowo.

Pamiętaj, że prawidłowy pomiar oporności cewki jest kluczowy do jej prawidłowej pracy. Jakakolwiek wartość poza normą oznacza, że cewka wymaga wymiany.

Kluczowy parametr, o którym wielu zapomina: jak zmierzyć szczelinę sprzęgła?

Szczelina między tarczą sprzęgła a kołem pasowym to jeden z najważniejszych parametrów wpływających na prawidłowe działanie sprzęgła. Zbyt duża szczelina uniemożliwia zasprzęglenie, a zbyt mała może prowadzić do ciągłego tarcia i przegrzewania. Oto jak ją zmierzyć:

1. Wyłącz silnik: Upewnij się, że silnik jest wyłączony.
2. Zlokalizuj szczelinę: Szczelina znajduje się między ruchomą tarczą sprzęgła (zewnętrzną częścią, która się obraca) a nieruchomym kołem pasowym kompresora.
3. Użyj szczelinomierza: Weź zestaw szczelinomierzy. Są to cienkie listki o różnych grubościach.
4. Włóż szczelinomierz: Delikatnie wsuń listek szczelinomierza w szczelinę. Zacznij od mniejszej grubości i stopniowo zwiększaj, aż znajdziesz listek, który wchodzi z lekkim oporem, ale bez zacinania się.
5. Odczytaj wartość:
   • Prawidłowa wartość: Typowa prawidłowa wartość szczeliny to 0,3-0,6 mm. Wartość ta może się nieznacznie różnić w zależności od modelu samochodu, dlatego warto sprawdzić specyfikację producenta.
   • Zbyt duża szczelina: Jeśli szczelina jest znacznie większa niż zalecana (np. powyżej 0,8 mm), cewka elektromagnetyczna może nie być w stanie przyciągnąć tarczy z wystarczającą siłą, aby sprzęgło się zasprzęgliło.
   • Zbyt mała szczelina: Jeśli szczelina jest zbyt mała (np. poniżej 0,2 mm), tarcza może ocierać o koło pasowe nawet wtedy, gdy klimatyzacja jest wyłączona, prowadząc do hałasu, przegrzewania i szybkiego zużycia.

Precyzyjny pomiar tej szczeliny jest kluczowy do oceny stanu sprzęgła i podjęcia decyzji o ewentualnej regulacji lub wymianie.

Test "na krótko": bezpieczny sposób na sprawdzenie reakcji samego sprzęgła

Test "na krótko" to skuteczna metoda, aby sprawdzić, czy samo sprzęgło elektromagnetyczne jest sprawne i reaguje na zasilanie, niezależnie od reszty instalacji elektrycznej pojazdu. Pamiętaj o zachowaniu ostrożności podczas pracy z elektrycznością.

1. Wyłącz silnik i odłącz wtyczkę: Upewnij się, że silnik jest wyłączony, a wtyczka elektryczna od cewki sprzęgła jest odłączona od instalacji samochodu.
2. Przygotuj przewody: Potrzebne będą dwa krótkie przewody elektryczne z krokodylkami lub innymi złączami, które bezpiecznie podłączysz do akumulatora i pinów cewki.
3. Podłącz do akumulatora: Podłącz jeden przewód do dodatniego bieguna akumulatora ( + ), a drugi do ujemnego ( - ).
4. Podłącz do cewki: Delikatnie i ostrożnie dotknij końcówkami przewodów do pinów cewki elektromagnetycznej (tych wychodzących z kompresora). Nie ma znaczenia, który przewód podłączysz do którego pinu, ponieważ cewka jest elementem rezystancyjnym.
5. Obserwuj reakcję: W momencie podłączenia przewodów powinieneś usłyszeć wyraźne "kliknięcie" i zobaczyć, jak tarcza sprzęgła przesuwa się i zasprzęgla z kołem pasowym.
6. Interpretacja wyników:
   • Jeśli sprzęgło "kliknęło" i zasprzęgliło się: To oznacza, że cewka elektromagnetyczna i mechanizm sprzęgła są sprawne. Problem leży w instalacji elektrycznej samochodu (bezpieczniki, przekaźniki, czujniki, sterownik).
   • Jeśli sprzęgło nie zareagowało: Mimo podania napięcia, sprzęgło nie "kliknęło" ani się nie zasprzęgliło. To jednoznacznie wskazuje na uszkodzenie cewki elektromagnetycznej lub mechaniczne zablokowanie sprzęgła.

Ostrożność: Podczas wykonywania tego testu upewnij się, że przewody nie dotykają innych metalowych części samochodu i nie powodują zwarcia. Wykonuj go szybko, aby nie przegrzać cewki, choć przy krótkotrwałym podaniu napięcia ryzyko jest minimalne.

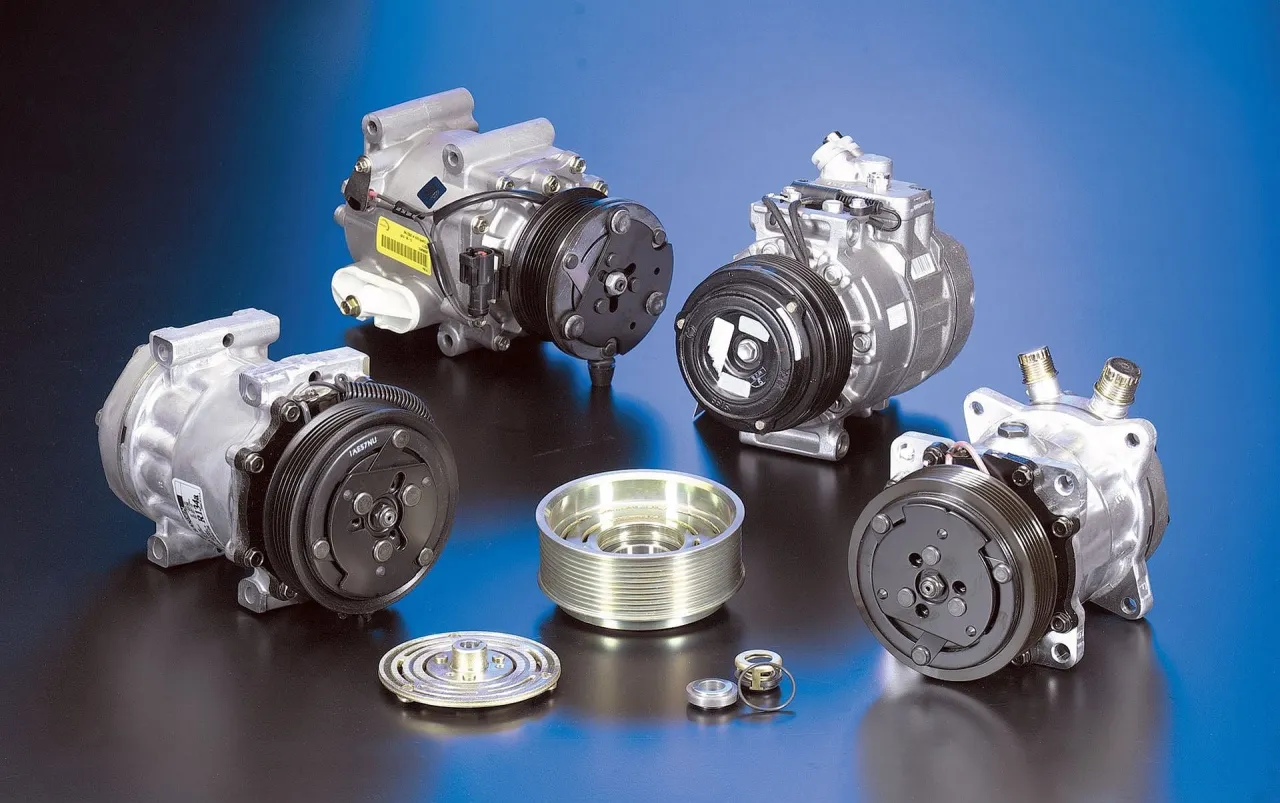

Najczęstsze awarie sprzęgła klimatyzacji

Jako ekspert w dziedzinie mechaniki samochodowej, mogę potwierdzić, że sprzęgło klimatyzacji, choć proste w budowie, jest narażone na kilka typowych usterek. Znajomość tych problemów pomoże mi, a także Tobie, w szybszej i trafniejszej diagnozie.

Zużyte łożysko koła pasowego: cichy zabójca komfortu

Jedną z najczęstszych przyczyn problemów ze sprzęgłem jest zużycie eksploatacyjne łożyska koła pasowego. To łożysko pracuje nieustannie, niezależnie od tego, czy klimatyzacja jest włączona, czy nie, ponieważ koło pasowe jest napędzane przez pasek osprzętu silnika. Z czasem smar w łożysku ulega degradacji, a same elementy toczne zużywają się. Objawia się to zazwyczaj narastającym hałasem szumieniem, tarciem, a nawet piskiem, który staje się głośniejszy, gdy klimatyzacja jest wyłączona (ponieważ wtedy łożysko jest jedynym ruchomym elementem w tej sekcji). Zużyte łożysko zwiększa tarcie, co może prowadzić do przegrzewania się sprzęgła i w konsekwencji do uszkodzenia cewki lub tarczy.

Spalona cewka elektromagnetyczna: dlaczego dochodzi do przegrzania?

Cewka elektromagnetyczna jest sercem sprzęgła to ona generuje pole magnetyczne, które przyciąga tarczę i zasprzęgla kompresor. Niestety, jest też podatna na awarie, najczęściej spowodowane przegrzaniem. Do przegrzania może dojść z kilku powodów: zbyt duża szczelina sprzęgła (cewka musi pracować z większą siłą i dłużej), zbyt wysokie ciśnienie w układzie klimatyzacji (kompresor stawia większy opór), a także po prostu wiek i zmęczenie materiału. Przepalenie uzwojenia cewki skutkuje przerwą w obwodzie, a zwarcie wewnętrzne prowadzi do braku oporności. W obu przypadkach cewka przestaje działać, a sprzęgło nie będzie się załączać.

Nadmierny luz na sprzęgle: kiedy regulacja już nie wystarczy?

Zbyt duża szczelina między tarczą sprzęgła a kołem pasowym to kolejny powszechny problem. Wynika ona zazwyczaj ze zużycia eksploatacyjnego elementów ciernych tarczy i powierzchni koła pasowego. Kiedy szczelina staje się zbyt duża (powyżej zalecanych 0,6 mm), siła elektromagnetyczna generowana przez cewkę może być niewystarczająca do skutecznego przyciągnięcia tarczy i zasprzęglenia kompresora. W początkowej fazie można próbować regulować tę szczelinę poprzez usunięcie podkładek dystansowych, ale w przypadku znacznego zużycia materiału, regulacja staje się niewystarczająca, a jedynym rozwiązaniem jest wymiana tarczy lub całego sprzęgła.

Uszkodzenia mechaniczne tarczy: skutki jazdy z niesprawnym elementem

Sprzęgło nie działa? Opcje naprawy i koszty

Naprawiać czy wymieniać? Analiza opłacalności

Kiedy już zdiagnozujesz problem ze sprzęgłem klimatyzacji, stajesz przed dylematem: naprawiać czy wymieniać? W mojej opinii, wymiana całego kompresora klimatyzacji z powodu uszkodzonego sprzęgła to często niepotrzebny wydatek. Koszt nowego kompresora może wynosić od kilkuset do nawet kilku tysięcy złotych, podczas gdy samo sprzęgło lub jego poszczególne elementy są znacznie tańsze. Koszt nowego sprzęgła lub zestawu naprawczego (cewka, łożysko, tarcza) waha się zazwyczaj od 150 zł do ponad 800 zł, w zależności od modelu samochodu i dostępności części. Warto też pamiętać o rosnącej popularności regeneracji sprzęgieł, co jest jeszcze bardziej ekonomiczną opcją. Zawsze zalecam analizę opłacalności jeśli kompresor jest sprawny, a problem dotyczy tylko sprzęgła, naprawa jest zazwyczaj bardziej sensowna.

Wymiana pojedynczych elementów: kiedy warto wymienić tylko cewkę lub łożysko?

Coraz więcej kierowców, a także warsztatów, decyduje się na wymianę pojedynczych elementów sprzęgła zamiast całego modułu. Jest to rozwiązanie znacznie tańsze i w wielu przypadkach w pełni wystarczające. Kiedy warto rozważyć taką opcję?

• Uszkodzona cewka: Jeśli pomiar oporności cewki wskazuje na przerwę lub zwarcie, a pozostałe elementy sprzęgła (łożysko, tarcza) są w dobrym stanie, wystarczy wymienić samą cewkę.
• Zużyte łożysko: Jeśli głównym problemem jest hałas i luz na łożysku koła pasowego, a cewka i tarcza są sprawne, wymiana samego łożyska to najprostsze i najtańsze rozwiązanie.
• Uszkodzona tarcza: W przypadku pęknięć lub nadmiernego zużycia tarczy dociskowej, można wymienić tylko ten element.

Taka strategia jest najbardziej korzystna, gdy usterka jest jasno zlokalizowana w jednym komponencie. Pozwala to na znaczną redukcję kosztów naprawy, jednocześnie przywracając pełną sprawność klimatyzacji.

Kiedy samodzielna naprawa jest możliwa, a kiedy lepiej oddać auto specjaliście?

Coraz więcej kierowców decyduje się na samodzielną diagnostykę i naprawę prostych usterek, co jest godne pochwały. Jeśli masz podstawową wiedzę mechaniczną, odpowiednie narzędzia (multimetr, szczelinomierz, klucze) i dostęp do instrukcji serwisowych dla Twojego modelu samochodu, samodzielna wymiana cewki, łożyska czy tarczy sprzęgła jest często możliwa. Wymaga to jednak cierpliwości i precyzji, a także zrozumienia, że praca w komorze silnika może być trudna. Pamiętaj, że w niektórych przypadkach, np. gdy dostęp do kompresora jest bardzo utrudniony i wymaga demontażu innych elementów, lub gdy masz do czynienia z bardziej złożonymi problemami elektrycznymi (np. uszkodzony sterownik), lepiej oddać auto specjaliście. Mechanik dysponuje specjalistycznymi narzędziami i doświadczeniem, co minimalizuje ryzyko dalszych uszkodzeń. Zawsze oceniaj swoje umiejętności i złożoność problemu bezpieczeństwo i pewność prawidłowej naprawy są najważniejsze.

Jak dbać o sprzęgło klimatyzacji, by uniknąć awarii?

Proste nawyki, które przedłużą żywotność kompresora

• Regularne uruchamianie klimatyzacji w zimie: Nawet w chłodniejsze miesiące warto co najmniej raz w miesiącu włączyć klimatyzację na 10-15 minut. Pozwala to na rozprowadzenie oleju smarującego czynnik chłodniczy po całym układzie, w tym po uszczelkach kompresora i sprzęgle. Zapobiega to ich wysychaniu i zatarciom.
• Unikanie długotrwałej pracy na maksymalnym obciążeniu: Jeśli to możliwe, staraj się nie używać klimatyzacji na najwyższych obrotach przez bardzo długi czas, szczególnie w ekstremalnych upałach. Nadmierne obciążenie zwiększa temperaturę pracy i przyspiesza zużycie.
• Sprawdzanie paska napędowego: Upewnij się, że pasek napędowy kompresora jest w dobrym stanie i odpowiednio napięty. Ślizgający się pasek może powodować niewystarczające obroty kompresora i dodatkowe obciążenie dla sprzęgła.
• Monitorowanie hałasów: Bądź czujny na wszelkie nietypowe dźwięki dochodzące z okolic kompresora. Wczesne wykrycie szumów czy pisków może zapobiec poważniejszym awariom łożyska.

Przeczytaj również: Chłodnica samochodowa: Klucz do życia silnika. Uniknij awarii!

Dlaczego regularny serwis klimatyzacji to inwestycja, a nie wydatek?

Wielu kierowców traktuje serwis klimatyzacji jako zbędny wydatek, ograniczając się jedynie do nabicia czynnika, gdy przestaje chłodzić. Ja jednak zawsze podkreślam, że regularny, kompleksowy serwis klimatyzacji to inwestycja, która się opłaca. Podczas takiego serwisu mechanik nie tylko sprawdzi poziom czynnika i oleju, ale również zweryfikuje stan całego układu, w tym sprzęgła kompresora. Wczesne wykrycie drobnych nieprawidłowości, takich jak zbyt duża szczelina, początki zużycia łożyska czy słabnąca cewka, pozwala na szybką i tanią interwencję. Zignorowanie tych sygnałów może prowadzić do poważnej awarii, która skończy się wymianą całego kompresora, a to już są koszty liczone w setkach, a nawet tysiącach złotych. Jak wielu mechaników zaleca, weryfikacja stanu sprzęgła podczas corocznego serwisu klimatyzacji powinna być standardem to prosta czynność, która może zaoszczędzić Ci mnóstwo problemów i pieniędzy w przyszłości.
