Czujnik wentylatora chłodnicy: jak sprawdzić i uniknąć przegrzania?

Wielu kierowców doświadcza niepokojących objawów związanych z układem chłodzenia, a jednym z często pomijanych winowajców jest czujnik wentylatora chłodnicy. Ten pozornie niewielki element odgrywa kluczową rolę w utrzymaniu optymalnej temperatury pracy silnika, zapobiegając jego przegrzewaniu, szczególnie w miejskich korkach. W tym artykule, jako Krzysztof Grabowski, przeprowadzę Cię przez kompleksowy proces diagnostyki od rozpoznania objawów, przez lokalizację czujnika, aż po praktyczne metody sprawdzenia jego sprawności. Dzięki temu unikniesz kosztownych awarii i zaoszczędzisz na niepotrzebnych wizytach w warsztacie.

Pierwsze sygnały, że czujnik wentylatora chłodnicy zawodzi

Czujnik wentylatora chłodnicy, często nazywany również termowłącznikiem, to prawdziwy strażnik temperatury w Twoim silniku. Jego podstawowym zadaniem jest monitorowanie temperatury płynu chłodzącego i uruchomienie wentylatora, gdy ta przekroczy określoną wartość, na przykład 95°C. Dzięki temu silnik nie przegrzewa się, zwłaszcza podczas postoju lub wolnej jazdy w korku. Kiedy jednak ten mały, ale ważny element zaczyna szwankować, daje o sobie znać w dość wyraźny sposób. Oto najczęstsze objawy, na które powinieneś zwrócić uwagę:

• Wentylator nie włącza się wcale: Prowadzi to do wzrostu temperatury silnika i ryzyka przegrzania, szczególnie w korkach lub podczas upałów.
• Wentylator pracuje bez przerwy: Nawet na zimnym silniku lub po jego wyłączeniu, co prowadzi do niedogrzania silnika, zwiększonego zużycia paliwa i szybszego zużycia samego wentylatora.
• Nieprawidłowe wskazania temperatury: Wskaźnik na desce rozdzielczej może pokazywać błędne wartości zbyt wysokie lub zbyt niskie.
• Świecąca kontrolka "Check Engine": Komputer pokładowy może zarejestrować błąd związany z układem chłodzenia.
• Zmniejszona wydajność klimatyzacji: System klimatyzacji jest często powiązany z działaniem wentylatora chłodnicy, więc jego awaria może wpływać na chłodzenie kabiny.

Wentylator pracuje bez przerwy, nawet na zimnym silniku co to oznacza?

Jeśli zauważasz, że wentylator chłodnicy pracuje nieprzerwanie, nawet gdy silnik jest zimny lub dopiero co go uruchomiłeś, to jest to jeden z klasycznych objawów awarii czujnika. Zazwyczaj oznacza to, że czujnik "zaciął się" w pozycji zwartej (zamkniętej), permanentnie wysyłając sygnał do wentylatora, by ten pracował. Choć może się wydawać, że to bezpieczniejsze niż brak wentylacji, ciągła praca wentylatora prowadzi do niedogrzania silnika, zwłaszcza w chłodniejsze dni. Niedogrzany silnik pracuje mniej efektywnie, co skutkuje zwiększonym zużyciem paliwa i przyspieszonym zużyciem podzespołów. Dodatkowo, sam wentylator, pracując bez przerwy, szybciej się zużywa, co generuje kolejne koszty.

Silnik przegrzewa się w korku dlaczego wentylator się nie włącza?

To chyba najbardziej alarmujący sygnał. Jeśli wskaźnik temperatury na desce rozdzielczej niebezpiecznie zbliża się do czerwonego pola, zwłaszcza podczas postoju w korku, a wentylator chłodnicy milczy, to niemal pewne, że czujnik zawiódł. W takich warunkach, bez przepływu powietrza wymuszonego jazdą, tylko wentylator jest w stanie skutecznie obniżyć temperaturę płynu chłodzącego. Brak jego pracy w krytycznym momencie może doprowadzić do poważnego przegrzania silnika, co grozi uszkodzeniem uszczelki pod głowicą, a nawet zatarciem jednostki napędowej. To scenariusz, którego każdy kierowca chce uniknąć.

Wskaźnik temperatury szaleje? To może być wina czujnika

Nieprawidłowe wskazania temperatury na desce rozdzielczej skacząca wskazówka, nagłe spadki lub wzrosty, które nie odpowiadają rzeczywistym warunkom pracy silnika również mogą świadczyć o uszkodzeniu czujnika. W nowszych samochodach, gdzie często jeden czujnik odpowiada za wysyłanie danych zarówno do ECU, jak i na deskę rozdzielczą, jego awaria może wprowadzić w błąd zarówno komputer, jak i kierowcę. Może to prowadzić do błędnych decyzji, np. ignorowania rzeczywistego przegrzania lub niepotrzebnego panikowania.

Kontrolka "Check Engine" a problemy z chłodzeniem czy jest związek?

Absolutnie tak. W wielu nowoczesnych pojazdach, komputer pokładowy (ECU) stale monitoruje pracę wszystkich kluczowych systemów, w tym układu chłodzenia. Jeśli czujnik wentylatora chłodnicy (lub czujnik temperatury płynu chłodzącego, który pełni tę funkcję) zacznie wysyłać nieprawidłowe dane lub przestanie działać, ECU zinterpretuje to jako błąd. W rezultacie na desce rozdzielczej może zaświecić się kontrolka "Check Engine". To sygnał, że należy jak najszybciej podłączyć samochód do diagnostyki komputerowej, aby odczytać kody błędów i precyzyjnie zlokalizować problem.

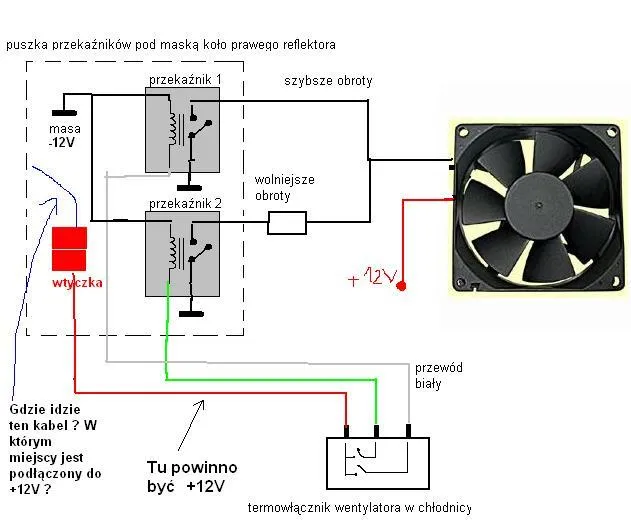

Gdzie szukać winowajcy? Lokalizacja czujnika w Twoim aucie

Zanim przystąpisz do jakichkolwiek testów, musisz wiedzieć, gdzie szukać tego małego, ale istotnego elementu. Lokalizacja czujnika wentylatora chłodnicy może się znacznie różnić w zależności od modelu i rocznika Twojego samochodu. Z mojego doświadczenia wiem, że producenci stosują różne rozwiązania, dlatego warto poświęcić chwilę na dokładne zlokalizowanie czujnika w Twoim konkretnym pojeździe.

• W starszych autach: Najczęściej wkręcony jest bezpośrednio w chłodnicę, w jej dolnej lub bocznej części.
• W nowszych autach: Informacja o temperaturze pochodzi z czujnika temperatury płynu chłodzącego, który może być umiejscowiony w obudowie termostatu, w głowicy silnika lub w jednym z przewodów układu chłodzenia.

Starsze modele aut: czy czujnik zawsze jest wkręcony w chłodnicę?

W przypadku starszych pojazdów, konstrukcja układu chłodzenia była zazwyczaj prostsza. Termowłącznik, czyli czujnik wentylatora chłodnicy, był najczęściej bezpośrednio wkręcony w chłodnicę. Szukaj go zazwyczaj w dolnej lub bocznej części chłodnicy, blisko miejsca, gdzie płyn chłodzący opuszcza chłodnicę i wraca do silnika. Jest to logiczne umiejscowienie, ponieważ właśnie tam płyn jest już schłodzony i jego temperatura decyduje o tym, czy wentylator powinien się włączyć, aby dalej obniżać temperaturę.

Nowoczesne samochody: rola komputera (ECU) i nowe umiejscowienie czujnika

W nowoczesnych samochodach rola czujnika wentylatora chłodnicy uległa ewolucji. Zamiast prostego termowłącznika, który bezpośrednio sterował wentylatorem, mamy do czynienia z czujnikiem temperatury płynu chłodzącego. Ten czujnik wysyła sygnał do komputera silnika (ECU), a to właśnie ECU, na podstawie wielu parametrów (w tym temperatury, prędkości pojazdu, obciążenia silnika, a nawet działania klimatyzacji), decyduje o włączeniu wentylatora. Dzięki temu sterowanie jest znacznie bardziej precyzyjne i efektywne.

Praktyczne wskazówki: typowe miejsca montażu (obudowa termostatu, głowica silnika)

Skoro w nowszych autach czujnik nie zawsze jest w chłodnicy, gdzie go szukać? Oto kilka typowych miejsc, które warto sprawdzić:

• Obudowa termostatu: To bardzo popularne miejsce. Czujnik jest często wkręcony bezpośrednio w obudowę termostatu lub w jego pobliżu, ponieważ termostat jest kluczowym elementem regulującym przepływ płynu chłodzącego. Przykładowo, w Oplu Astrze z silnikiem Z18XE czujnik znajdziesz właśnie tam.
• Głowica silnika: Czasami czujnik jest umiejscowiony bezpośrednio w głowicy silnika, co pozwala na bardzo precyzyjny pomiar temperatury płynu w krytycznym punkcie. W Fiacie Panda, na przykład, czujnik znajduje się w okolicach głowicy silnika.
• Przewody układu chłodzenia: Rzadziej, ale zdarza się, że czujnik jest wbudowany w jeden z głównych przewodów układu chłodzenia, zazwyczaj w górnym wężu prowadzącym do chłodnicy.

Zawsze warto zajrzeć do instrukcji obsługi swojego pojazdu lub poszukać schematów w internecie, aby precyzyjnie zlokalizować czujnik w Twoim konkretnym modelu auta.

Domowa diagnostyka bez narzędzi: prosty test, który wykonasz w 15 minut

Zanim sięgniesz po narzędzia, istnieje bardzo prosty test, który możesz wykonać w domowych warunkach, aby wstępnie zdiagnozować problem. To test obserwacyjny, który pozwoli Ci sprawdzić, czy wentylator w ogóle reaguje na wzrost temperatury. Pamiętaj, aby zawsze zachować ostrożność podczas pracy przy rozgrzanym silniku.

1. Uruchom silnik i pozwól mu się rozgrzać: Zaparkuj samochód w bezpiecznym miejscu, z dala od łatwopalnych materiałów. Uruchom silnik i pozwól mu pracować na biegu jałowym.
2. Włącz ogrzewanie na maksymalną moc: Ustaw ogrzewanie kabiny na maksymalną temperaturę i najwyższy bieg wentylatora. Pomoże to szybciej rozgrzać płyn chłodzący.
3. Obserwuj wskaźnik temperatury: Bacznie obserwuj wskaźnik temperatury płynu chłodzącego na desce rozdzielczej. Powinien on stopniowo rosnąć.
4. Czekaj na włączenie wentylatora: Gdy temperatura osiągnie wartość roboczą (zazwyczaj około 90°C), a następnie zacznie lekko przekraczać tę wartość (np. 95-100°C), wentylator chłodnicy powinien się automatycznie włączyć. Słuchaj uważnie i patrz pod maskę.
5. Interpretacja: Jeśli wentylator włączy się i obniży temperaturę, a następnie wyłączy, najprawdopodobniej czujnik jest sprawny. Jeśli temperatura rośnie, a wentylator milczy, masz problem.

Jak prawidłowo rozgrzać silnik do testu na postoju?

Kluczem do sukcesu tego testu jest prawidłowe rozgrzanie silnika. Nie wystarczy po prostu go uruchomić. Musisz pozwolić mu pracować na biegu jałowym przez dłuższą chwilę, aż osiągnie swoją temperaturę roboczą. W tym czasie, jak już wspomniałem, warto włączyć ogrzewanie w kabinie na maksimum. To przyspieszy proces nagrzewania płynu chłodzącego. Cały czas bacznie obserwuj wskaźnik temperatury na desce rozdzielczej. Powinien on stabilnie wzrosnąć do wartości, przy której zazwyczaj pracuje Twój silnik (np. połowa skali lub około 90°C).

Kiedy wentylator powinien się włączyć? Obserwacja kluczem do sukcesu

Wentylator chłodnicy powinien włączyć się, gdy temperatura płynu chłodzącego przekroczy określoną wartość, zazwyczaj powyżej 90°C, często w okolicach 95-100°C. Ta wartość jest ustalana przez producenta samochodu i może się nieznacznie różnić. Kiedy wentylator się uruchomi, powinieneś usłyszeć charakterystyczny szum i poczuć strumień powietrza. Będzie on pracował przez pewien czas, obniżając temperaturę płynu, a następnie powinien się wyłączyć. Obserwacja tego cyklu jest kluczowa. Jeśli wentylator włączy się i wyłączy, to bardzo dobry znak.

Co robić, gdy temperatura rośnie, a wentylator milczy?

Jeśli podczas testu obserwacyjnego temperatura na wskaźniku rośnie, zbliża się do czerwonego pola, a wentylator chłodnicy uparcie milczy, to jest to jednoznaczny sygnał usterki. W takiej sytuacji natychmiast wyłącz silnik, aby zapobiec jego przegrzaniu. Taka sytuacja wskazuje na konieczność dalszej, bardziej szczegółowej diagnostyki, którą opiszę w kolejnych sekcjach. Pamiętaj, aby nie jeździć samochodem z niesprawnym wentylatorem, zwłaszcza w warunkach miejskich.

Jak sprawdzić czujnik wentylatora miernikiem? Poradnik dla ambitnych

Jeśli prosty test obserwacyjny nie przyniósł jednoznacznych wyników lub potwierdził problem, czas na bardziej zaawansowane metody diagnostyki. Tutaj z pomocą przyjdzie nam multimetr, który pozwoli sprawdzić zarówno sam wentylator, jak i czujnik. Nie obawiaj się, to nie jest tak skomplikowane, jak się wydaje, a ja przeprowadzę Cię przez każdy krok.

Przygotowanie do pomiaru: bezpieczeństwo i potrzebne narzędzia (multimetr)

Zanim zaczniesz, upewnij się, że masz pod ręką multimetr (miernik uniwersalny). To podstawowe narzędzie do pomiarów elektrycznych. Pamiętaj również o bezpieczeństwie: zawsze pracuj przy wyłączonym silniku i najlepiej odłączonym akumulatorze, aby uniknąć przypadkowego zwarcia lub porażenia prądem. Upewnij się, że silnik jest wystarczająco chłodny, aby uniknąć poparzeń od gorących elementów.

Test "na krótko": jak ominąć czujnik, by sprawdzić sprawność wentylatora?

Ten test pozwala wyeliminować czujnik jako przyczynę problemu i sprawdzić, czy wentylator, przekaźnik i bezpieczniki są sprawne. Jest to bardzo przydatna metoda, którą często stosuję.

1. Zlokalizuj czujnik: Znajdź czujnik wentylatora chłodnicy (lub czujnik temperatury płynu chłodzącego) w swoim aucie.
2. Odłącz wtyczkę: Ostrożnie odepnij wtyczkę elektryczną od czujnika. Zazwyczaj ma ona dwa lub trzy piny.
3. Zewrzyj piny: Za pomocą krótkiego kawałka przewodu (lub spinacza biurowego) zewrzyj ze sobą piny w kostce, którą odpiąłeś od czujnika. Jeśli masz czujnik dwupinowy, zwierasz oba piny. Jeśli trzypinowy, zazwyczaj zwierasz piny odpowiadające za pierwszy bieg wentylatora (często są to piny o grubszych przewodach).
4. Obserwuj wentylator: Po zwarciu pinów, włącz zapłon (nie musisz uruchamiać silnika). Jeśli wentylator chłodnicy zacznie pracować, oznacza to, że silnik wentylatora, przekaźnik i bezpieczniki są sprawne. W takim przypadku winowajcą jest niemal na pewno sam czujnik.
5. Wyłącz zapłon i rozłącz zwarcie: Po teście pamiętaj, aby wyłączyć zapłon i usunąć zwarcie.

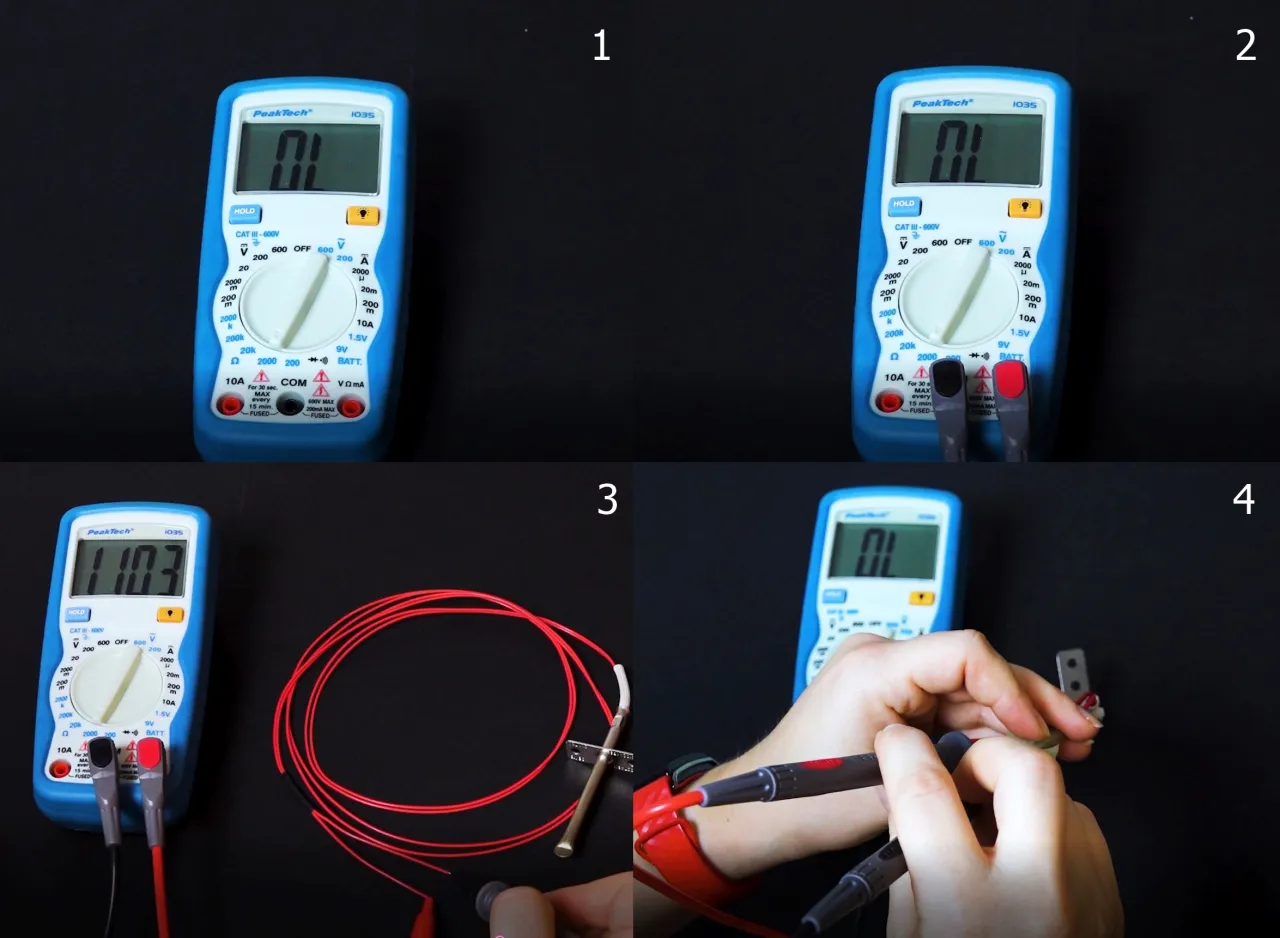

Pomiar rezystancji krok po kroku: interpretacja wyników dla laika

Pomiar rezystancji pozwala sprawdzić sam czujnik. W zależności od typu czujnika (termowłącznik bimetaliczny czy czujnik NTC), interpretacja będzie nieco inna.

1. Odłącz czujnik: Zlokalizuj czujnik i odłącz od niego wtyczkę.
2. Ustaw multimetr: Ustaw multimetr na pomiar rezystancji (symbol Ω, om). Wybierz odpowiedni zakres, zazwyczaj zaczynając od 20 kΩ.
3. Podłącz sondy: Przyłóż sondy multimetru do styków czujnika.
4. Interpretacja dla termowłącznika (starsze auta):
   • Gdy silnik jest zimny, termowłącznik powinien mieć nieskończoną rezystancję (obwód otwarty), co oznacza, że wentylator nie powinien działać.
   • Aby sprawdzić jego działanie, musisz go wymontować i podgrzać w naczyniu z wodą, mierząc temperaturę termometrem.
   • Gdy woda osiągnie określoną temperaturę (np. 95°C, podaną w specyfikacji czujnika), obwód powinien się zamknąć, a rezystancja powinna spaść niemal do zera. Jeśli tak się nie dzieje, czujnik jest uszkodzony.
5. Interpretacja dla czujnika temperatury płynu chłodzącego (nowsze auta, NTC):
   • W przypadku czujników NTC (Negative Temperature Coefficient), rezystancja spada wraz ze wzrostem temperatury.
   • Na zimnym silniku rezystancja będzie wysoka (np. kilka kΩ), a po rozgrzaniu silnika znacznie niższa (np. kilkaset Ω).
   • Dokładne wartości rezystancji dla różnych temperatur znajdziesz w specyfikacji technicznej swojego samochodu lub czujnika. Jeśli mierzone wartości znacznie odbiegają od normy, czujnik jest uszkodzony.

To nie czujnik? Inne możliwe przyczyny problemów z wentylatorem

Z mojego doświadczenia wiem, że diagnostyka bywa zdradliwa i nie zawsze problem leży w najbardziej oczywistym miejscu. Jeśli wykonałeś wszystkie powyższe testy i wygląda na to, że czujnik jest sprawny, ale wentylator nadal nie działa prawidłowo, musisz poszukać dalej. Istnieje kilka innych elementów w układzie chłodzenia, które mogą powodować podobne objawy.

• Przepalony bezpiecznik: Wentylator chłodnicy jest zabezpieczony bezpiecznikiem.
• Uszkodzony przekaźnik wentylatora: Przekaźnik steruje przepływem prądu do wentylatora.
• Awaria samego silnika wentylatora: Silnik wentylatora może się zużyć lub spalić.
• Uszkodzone przewody zasilające: Problemy z okablowaniem lub wtyczkami.

Bezpiecznik i przekaźnik od nich zawsze warto zacząć sprawdzanie

Zanim zaczniesz grzebać głębiej, zawsze, ale to zawsze, zacznij od sprawdzenia bezpiecznika i przekaźnika odpowiedzialnego za wentylator chłodnicy. Bezpiecznik mógł się przepalić z powodu przeciążenia, a przekaźnik, który jest elementem elektromechanicznym, mógł się po prostu zużyć lub uszkodzić. Lokalizację bezpieczników i przekaźników znajdziesz w instrukcji obsługi pojazdu. Wymiana bezpiecznika to kwestia kilku złotych i minuty pracy, a przekaźnik również jest stosunkowo tani i łatwy do wymiany.

Awaria silnika wentylatora jak rozpoznać jego uszkodzenie?

Jeśli czujnik i elementy sterujące (bezpiecznik, przekaźnik) są sprawne, kolejnym podejrzanym jest sam silnik wentylatora. Jego awaria może objawiać się całkowitym brakiem pracy wentylatora, jego bardzo głośną pracą (łożyska) lub pracą w sposób przerywany. Jeśli wentylator nie reaguje na test "na krótko" (zwarcie pinów czujnika), to najprawdopodobniej problem leży w silniku wentylatora lub jego zasilaniu.

Problem z przewodami lub wtyczką na co zwrócić uwagę?

Nie zapominajmy o okablowaniu! Uszkodzone przewody elektryczne, skorodowane styki we wtyczkach lub luźne połączenia mogą skutecznie uniemożliwić prawidłową pracę wentylatora. Dokładnie sprawdź wizualnie całe okablowanie prowadzące do wentylatora i czujnika. Szukaj przetarć, pęknięć izolacji, śladów korozji na wtyczkach. Czasami wystarczy wyczyścić styki i zabezpieczyć je odpowiednim preparatem, aby przywrócić sprawność układu.

Wymiana czujnika: czy warto robić to samemu i ile to kosztuje?

Jeśli po wszystkich testach okaże się, że to właśnie czujnik wentylatora chłodnicy jest winowajcą, nadszedł czas na jego wymianę. Wiele osób zastanawia się, czy warto podejmować się tego zadania samodzielnie, czy lepiej oddać samochód w ręce mechanika. Odpowiedź zależy od Twoich umiejętności i narzędzi, ale mogę Ci powiedzieć, ile to zazwyczaj kosztuje w Polsce.

• Koszt nowego czujnika: Zazwyczaj kilkadziesiąt złotych.
• Całkowity koszt wymiany w warsztacie: Od 50 do 250 zł.

Samodzielna wymiana kiedy ma sens i o czym trzeba pamiętać?

Samodzielna wymiana czujnika ma sens, jeśli masz podstawowe narzędzia i choć trochę doświadczenia w majsterkowaniu przy samochodzie. W przypadku termowłącznika wkręcanego w chłodnicę, wymiana jest zazwyczaj prosta. Musisz jednak pamiętać o kilku rzeczach:

• Spuszczenie płynu chłodzącego: W większości przypadków, aby wymienić czujnik, trzeba będzie spuścić część płynu chłodzącego, aby uniknąć jego wycieku.
• Odpowiednie narzędzia: Będziesz potrzebować odpowiedniego klucza do odkręcenia czujnika, a także pojemnika na płyn chłodzący.
• Uszczelka: Zawsze używaj nowej uszczelki, która często jest dołączona do nowego czujnika.
• Odpowietrzenie układu: Po wymianie i uzupełnieniu płynu chłodzącego, pamiętaj o prawidłowym odpowietrzeniu układu.

Wymiana czujnika temperatury płynu chłodzącego w obudowie termostatu czy głowicy silnika może być nieco bardziej skomplikowana ze względu na utrudniony dostęp, ale nadal jest to zadanie do wykonania dla ambitnego majsterkowicza.

Przeczytaj również: Gotuje się woda w chłodnicy? Przyczyny, pierwsza pomoc, koszty

Ile kosztuje nowy czujnik i wizyta w warsztacie? Realne ceny na polskim rynku

Jeśli zdecydujesz się na wizytę w warsztacie, oto czego możesz się spodziewać pod względem kosztów na polskim rynku:

• Cena samego czujnika (termowłącznika): To zazwyczaj wydatek rzędu kilkudziesięciu złotych. W zależności od marki i modelu samochodu, ceny mogą wahać się od 30 do 150 zł. Jest to stosunkowo tania część zamienna.
• Całkowity koszt wymiany w warsztacie: Wraz z robocizną, zazwyczaj zamyka się w przedziale od 50 do 250 zł. Na tę cenę wpływa kilka czynników:
  • Model samochodu: W niektórych autach dostęp do czujnika jest bardzo utrudniony, co zwiększa czas pracy mechanika.
  • Lokalizacja warsztatu: Ceny usług mogą się różnić w zależności od regionu Polski (większe miasta zazwyczaj są droższe).
  • Dodatkowe czynności: Jeśli konieczne będzie spuszczenie i ponowne napełnienie całego układu chłodzenia, koszt może być nieco wyższy.

Podsumowując, wymiana czujnika wentylatora chłodnicy nie jest zazwyczaj bardzo kosztowna, a jej wykonanie na czas może uchronić Cię przed znacznie poważniejszymi i droższymi awariami silnika.
