Wentylator chłodnicy nie działa? Szybka diagnostyka na krótko!

Ten artykuł to praktyczny poradnik, który krok po kroku wyjaśni, jak zdiagnozować wentylator chłodnicy w samochodzie, podłączając go bezpośrednio do akumulatora. Dowiesz się, kiedy warto wykonać ten test, jak bezpiecznie go przeprowadzić oraz co oznaczają uzyskane wyniki, by szybko rozwiązać problem przegrzewającego się silnika.

Dlaczego test "na krótko" to najszybsza metoda weryfikacji?

Jako doświadczony mechanik mogę śmiało powiedzieć, że podłączenie wentylatora chłodnicy bezpośrednio do akumulatora to jedna z najszybszych i najbardziej efektywnych metod diagnostycznych. Jej podstawowym celem jest weryfikacja, czy sam silnik elektryczny wentylatora jest sprawny. Pozwala to na błyskawiczne wyizolowanie problemu jeśli wentylator zadziała, wiemy, że jego mechanika i elektryka są w porządku, a usterki należy szukać w układzie sterującym, czyli w czujniku temperatury, przekaźniku, bezpieczniku lub okablowaniu. To oszczędza mnóstwo czasu, eliminując od razu jedną z głównych zmiennych.

Zanim zaczniesz: objawy, które sugerują problem z wentylatorem chłodnicy

Zanim zabierzemy się za testowanie, warto upewnić się, że objawy faktycznie wskazują na problem z wentylatorem. Najczęstszym sygnałem jest przegrzewanie się silnika, szczególnie w warunkach, gdy przepływ powietrza przez chłodnicę jest ograniczony czyli w korkach, podczas wolnej jazdy miejskiej lub na postoju z włączonym silnikiem. Wskaźnik temperatury na desce rozdzielczej zaczyna wtedy niepokojąco rosnąć. Innym objawem może być nieskuteczne działanie klimatyzacji, zwłaszcza w upalne dni, ponieważ wentylator chłodnicy często wspomaga również chłodzenie skraplacza klimatyzacji.

Co może być przyczyną awarii? Szybka lista potencjalnych winowajców

Problemy z wentylatorem chłodnicy mogą mieć różne źródła. Oto najczęstsi winowajcy, których warto mieć na uwadze:

• Uszkodzony bezpiecznik wentylatora: Najprostsza i najczęstsza usterka.
• Awaria przekaźnika wentylatora: Przekaźnik może się "skleić" lub jego cewka może się przepalić.
• Uszkodzony czujnik temperatury płynu chłodzącego: Nie wysyła sygnału do sterownika silnika o potrzebie uruchomienia wentylatora.
• Problemy z okablowaniem i wtyczkami: Przetarcia, korozja lub uszkodzenia mechaniczne przewodów.
• Uszkodzony moduł sterujący (opornica/rezystor): W nowszych autach odpowiada za regulację prędkości obrotowej.
• Uszkodzony silnik elektryczny wentylatora: Zużyte szczotki, spalone uzwojenie w takim przypadku konieczna jest wymiana całego wentylatora.

Bezpieczeństwo przede wszystkim! Jak przygotować się do testu?

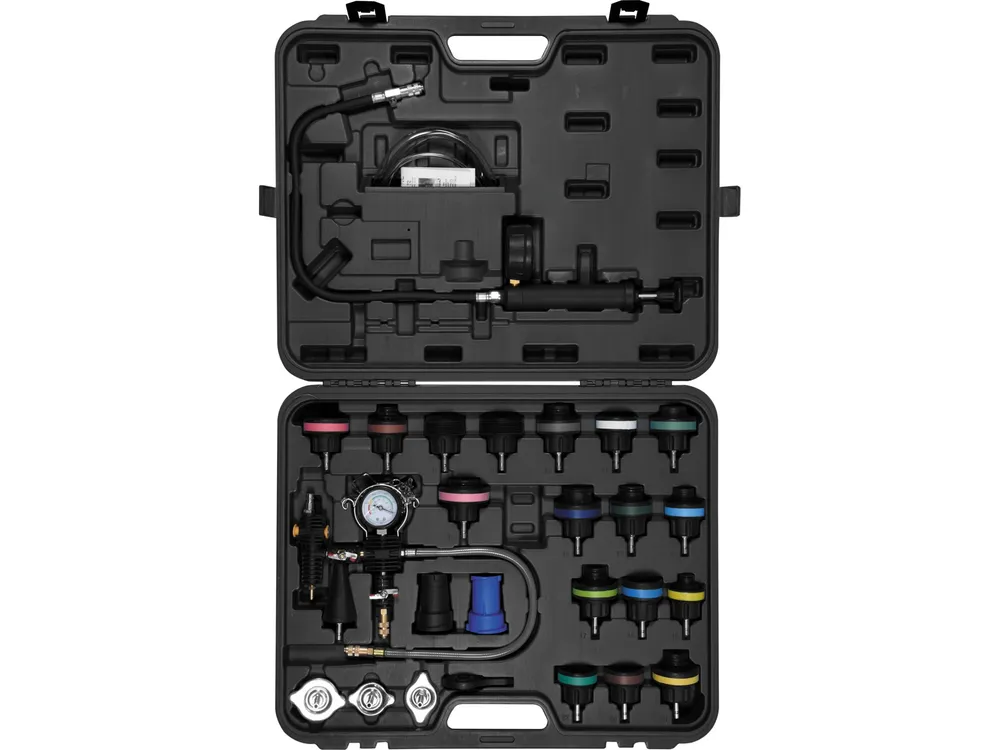

Niezbędne narzędzia, które musisz mieć pod ręką

Zanim zaczniesz, upewnij się, że masz wszystkie potrzebne narzędzia. Odpowiednie przygotowanie to podstawa bezpiecznej i skutecznej diagnostyki. Oto, co będzie Ci potrzebne:

• Przewody połączeniowe: Mogą to być przewody rozruchowe (tzw. kable do odpalania) lub własnoręcznie wykonane kable z zaciskami (krokodylkami) i, co bardzo ważne, z bezpiecznikiem. Bezpiecznik to Twoja polisa na wypadek zwarcia!
• Podstawowe narzędzia: Klucze, śrubokręty do demontażu ewentualnych osłon lub uzyskania dostępu do wtyczki wentylatora.
• Multimetr (opcjonalnie): Bardzo pomocny do weryfikacji napięcia, ciągłości obwodów i identyfikacji pinów.

Kluczowe zasady bezpieczeństwa: uniknij zwarcia i obrażeń

Podczas pracy z układem elektrycznym samochodu i ruchomymi elementami, takimi jak wentylator, bezpieczeństwo jest absolutnym priorytetem. Niewłaściwe podłączenie lub brak ostrożności może prowadzić do poważnych obrażeń lub uszkodzenia pojazdu.

Jako Krzysztof Grabowski zawsze podkreślam, że bezpieczeństwo jest najważniejsze. Praca z elektryką samochodową i ruchomymi elementami wymaga szczególnej ostrożności. Pamiętaj o tych zasadach:

• Ryzyko poruszenia się łopatek: Wentylator może ruszyć gwałtownie i z dużą siłą. Bezwzględnie trzymaj ręce i luźne elementy odzieży z dala od śmigła. Upewnij się, że nic nie blokuje jego ruchu.
• Ryzyko zwarcia: Należy uważać, aby nie zewrzeć ze sobą przewodów lub nie dotknąć nimi do metalowych, uziemionych elementów karoserii czy silnika. Zawsze stosuj przewody z bezpiecznikiem to ochroni instalację samochodu i akumulator przed uszkodzeniem.
• Praca przy wyłączonym zapłonie: Wszystkie czynności związane z podłączaniem i odłączaniem wtyczek oraz przewodów należy wykonywać przy wyłączonym zapłonie. Najlepiej jest nawet odłączyć akumulator na czas manipulacji przy wtyczce, choć do samego testu akumulator musi być podłączony.
• Upewnij się, że silnik jest zimny: Praca przy rozgrzanym silniku zwiększa ryzyko poparzeń.

Gdzie w Twoim aucie znajduje się wentylator i jego wtyczka?

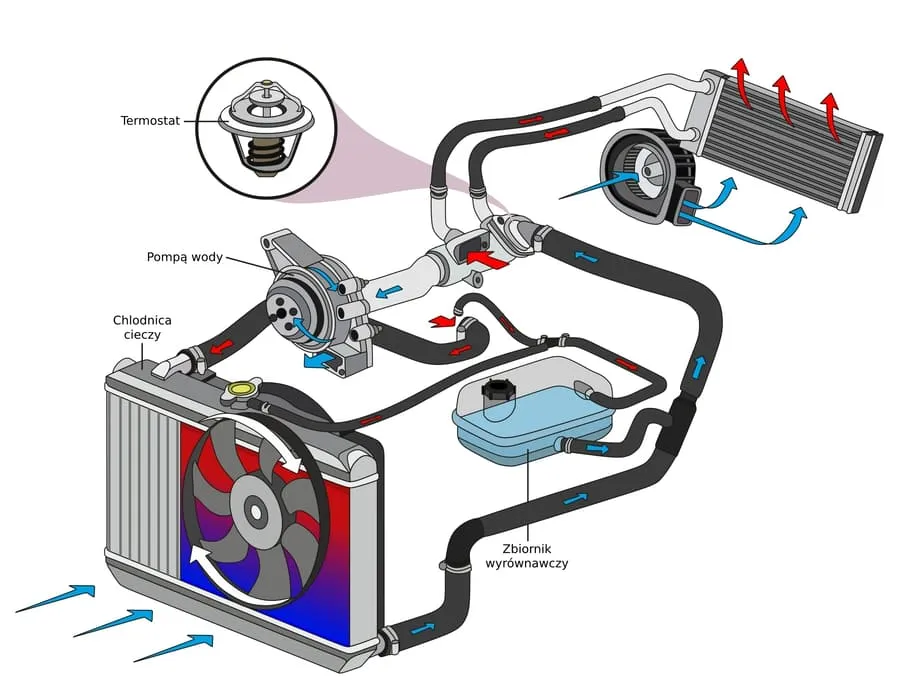

Wentylator chłodnicy zazwyczaj znajduje się tuż za chłodnicą, w przedniej części komory silnika. Czasami jest on zamontowany przed chłodnicą, między chłodnicą a zderzakiem. Dostęp do jego wtyczki zasilającej może być różny w zależności od modelu samochodu. W niektórych autach wystarczy sięgnąć ręką, w innych konieczny będzie demontaż osłon silnika, a nawet zderzaka. Zawsze warto poszukać schematów lub filmów instruktażowych dla konkretnego modelu, aby ułatwić sobie zadanie.

Jak sprawdzić wentylator chłodnicy na krótko? Instrukcja krok po kroku

Krok 1: Lokalizacja i odpięcie wtyczki zasilającej wentylator

Pierwszym krokiem jest zlokalizowanie wentylatora chłodnicy i jego wtyczki zasilającej. Jak wspomniałem, zazwyczaj znajduje się on za chłodnicą. Kiedy już ją namierzysz, upewnij się, że zapłon jest wyłączony. Następnie ostrożnie odepnij wtyczkę zasilającą wentylator. Często wymaga to naciśnięcia zatrzasku lub przesunięcia blokady. Nie szarp, aby nie uszkodzić złącza ani przewodów.

Krok 2: Identyfikacja pinów "+" i "-" jak nie popełnić błędu?

Jak rozpoznać piny w prostym wentylatorze dwupinowym?

W prostych wentylatorach, które posiadają tylko dwa piny we wtyczce, sprawa jest zazwyczaj prosta. Jeden pin to zasilanie (+12V), a drugi to masa (-). Zwykle grubszy przewód to plus, a cieńszy to masa, ale nie jest to regułą. Jeśli masz multimetr, możesz sprawdzić ciągłość obwodu do obudowy wentylatora, aby zidentyfikować masę. Podłączenie napięcia w odwrotnej polaryzacji w większości prostych wentylatorów nie spowoduje uszkodzenia, ale wentylator nie zadziała lub będzie kręcił się w drugą stronę (co jest niepożądane).

Co zrobić, gdy wtyczka ma 3 lub 4 piny? Rozszyfrowanie złącza

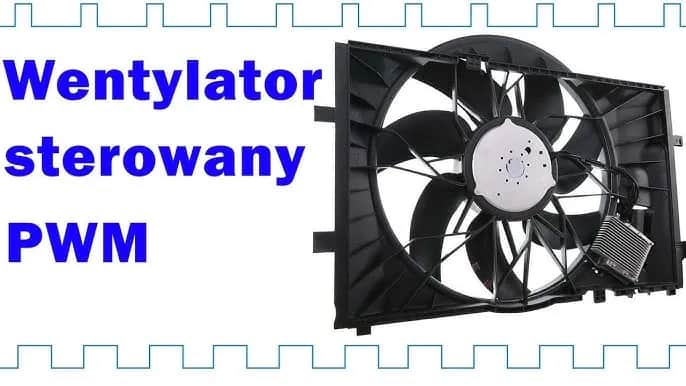

Sytuacja staje się bardziej skomplikowana w przypadku wentylatorów z trzema lub czterema pinami. Takie wentylatory często posiadają zintegrowany moduł sterujący (np. opornicę lub sterownik PWM, który reguluje prędkość obrotową). Niewłaściwe podłączenie 12V do niewłaściwych pinów może uszkodzić ten moduł, co wiąże się z dodatkowymi kosztami. W takich przypadkach często niezbędny jest schemat elektryczny pojazdu, który precyzyjnie wskaże piny zasilające silnik wentylatora. Bez schematu możesz szukać grubszych pinów to one zazwyczaj odpowiadają za zasilanie i masę silnika, natomiast cieńsze piny to sygnały sterujące. Jeśli nie jesteś pewien, lepiej skonsultować się z mechanikiem lub poszukać dokładnych instrukcji dla Twojego modelu auta.

Krok 3: Bezpieczne podłączanie zasilania z akumulatora

Wykorzystanie przewodów rozruchowych: porady i przestrogi

Mając zidentyfikowane piny, możemy przystąpić do podłączenia zasilania. Jeśli używasz przewodów rozruchowych, postępuj ostrożnie. Najpierw podłącz czarny przewód (masę) do minusowego bieguna akumulatora, a następnie do pinu masowego wentylatora. Dopiero potem podłącz czerwony przewód (plus) do plusowego bieguna akumulatora i do pinu zasilającego wentylatora. Zawsze przestrzegaj tej kolejności, aby zminimalizować ryzyko zwarcia. Upewnij się, że zaciski są dobrze zamocowane i nie ma ryzyka, że się ześlizgną. Jeśli wentylator jest sprawny, powinien natychmiast się uruchomić.

Alternatywa: jak przygotować własne przewody z bezpiecznikiem?

Osobiście preferuję używanie własnoręcznie przygotowanych przewodów z zaciskami (krokodylkami) i wbudowanym bezpiecznikiem. To daje mi większą kontrolę i przede wszystkim maksymalizuje bezpieczeństwo. Wystarczy kupić kawałek przewodu elektrycznego o odpowiednim przekroju (np. 2,5 mm²), wlutować w niego gniazdo bezpiecznika (np. na bezpiecznik 20-30A, w zależności od mocy wentylatora) i zamontować na końcach zaciski krokodylkowe. Taki zestaw jest nieoceniony w warsztacie i pozwala uniknąć nieprzyjemnych niespodzianek w razie przypadkowego zwarcia.

Interpretacja wyników testu: co dalej?

Scenariusz 1: Wentylator działa! Gdzie szukać prawdziwej przyczyny awarii?

Gratulacje! Jeśli wentylator uruchomił się po podłączeniu "na krótko", to świetna wiadomość oznacza to, że jego silnik jest sprawny. Problem leży gdzie indziej, w układzie sterowania, który nie podaje mu zasilania. Teraz musimy zająć się poszukiwaniem prawdziwej przyczyny awarii.

Sprawdzamy bezpiecznik: najczęstszy i najprostszy problem

Zawsze zaczynam od bezpiecznika. To najczęstsza i najprostsza do rozwiązania przyczyna niedziałającego wentylatora. Zlokalizuj skrzynkę bezpieczników (zazwyczaj w komorze silnika lub pod deską rozdzielczą) i znajdź bezpiecznik odpowiedzialny za wentylator chłodnicy (często oznaczony symbolem wentylatora lub "FAN"). Sprawdź go wizualnie przepalony bezpiecznik ma przerwany drucik. Jeśli masz multimetr, możesz sprawdzić jego ciągłość. Wymiana spalonego bezpiecznika na nowy o tej samej wartości często rozwiązuje problem.

Diagnostyka przekaźnika wentylatora chłodnicy

Jeśli bezpiecznik jest sprawny, kolejnym podejrzanym jest przekaźnik wentylatora. Przekaźnik to swego rodzaju "łącznik", który załącza wysoki prąd do wentylatora na sygnał z czujnika temperatury lub sterownika silnika. Możesz spróbować zlokalizować przekaźnik wentylatora (często w tej samej skrzynce co bezpieczniki) i zamienić go na inny, sprawny przekaźnik o tych samych parametrach (np. od klaksonu, jeśli jest identyczny i wiesz, że działa). Jeśli po podmianie wentylator zacznie działać, masz winowajcę.

Czy winowajcą może być czujnik temperatury?

Czujnik temperatury płynu chłodzącego informuje sterownik silnika o aktualnej temperaturze. Jeśli jest uszkodzony, może nie wysyłać sygnału do sterownika, nawet gdy silnik się przegrzewa. W efekcie wentylator nie dostaje polecenia uruchomienia. Diagnostyka czujnika często wymaga podłączenia komputera diagnostycznego do samochodu, aby odczytać jego wartości, lub sprawdzenia jego rezystancji w zależności od temperatury (co wymaga demontażu i podgrzewania). Czasami można też spróbować odpiąć wtyczkę czujnika w wielu autach spowoduje to awaryjne uruchomienie wentylatora na stałe, co potwierdzi, że problem leży w czujniku lub jego obwodzie.

Scenariusz 2: Wentylator ani drgnie. Diagnoza jest jednoznaczna

Niestety, jeśli wentylator nie uruchomił się po prawidłowym podłączeniu "na krótko" i jesteś absolutnie pewien, że podłączyłeś go poprawnie do zasilania, diagnoza jest jednoznaczna. Oznacza to uszkodzenie jego silnika elektrycznego.

Potwierdzenie uszkodzenia silnika elektrycznego

Brak reakcji wentylatora na bezpośrednie podłączenie zasilania 12V oznacza, że jego silnik elektryczny jest uszkodzony. Najczęstsze przyczyny to zużyte szczotki, spalone uzwojenie, zatarte łożyska lub uszkodzony komutator. W takim przypadku wentylator kwalifikuje się do wymiany. Nie ma sensu próbować go naprawiać, ponieważ koszty i czas poświęcony na to przewyższają zazwyczaj koszt nowego elementu, a jego niezawodność po naprawie jest wątpliwa.

Na co zwrócić uwagę przy zakupie nowego wentylatora?

Kupując nowy wentylator, zwróć uwagę na kilka kluczowych aspektów:

• Dopasowanie do modelu samochodu: Upewnij się, że wentylator jest przeznaczony do Twojej konkretnej marki, modelu i rocznika pojazdu, a także wersji silnikowej.
• Rodzaj złącza: Sprawdź, czy nowy wentylator ma taką samą liczbę pinów we wtyczce (2, 3, 4 piny) jak oryginalny.
• Obecność modułu sterującego: Niektóre wentylatory sprzedawane są z zintegrowanym modułem sterującym (opornicą), inne bez. Upewnij się, że kupujesz kompletny element lub wiesz, co musisz dokupić.
• Opcje zamienników: Rozważ zakup zamiennika renomowanej firmy. Często są one znacznie tańsze niż części oryginalne, a oferują podobną jakość.

Najczęstsze błędy podczas sprawdzania wentylatora: jak ich uniknąć?

Pomyłka w identyfikacji pinów i jej potencjalne konsekwencje

To jeden z najpoważniejszych błędów, szczególnie w nowszych samochodach z wentylatorami wielopinowymi. Jak już wspominałem, wentylatory z 3 lub 4 pinami często mają zintegrowane moduły sterujące. Podanie 12V na niewłaściwy pin (np. sygnałowy zamiast zasilającego) może trwale uszkodzić delikatną elektronikę modułu sterującego. Taka pomyłka może zamienić prostą diagnostykę w kosztowną wymianę całego wentylatora lub jego sterownika. Zawsze, jeśli nie jesteś pewien, poszukaj schematu elektrycznego lub skorzystaj z pomocy fachowca.

Niewłaściwe zabezpieczenie miejsca pracy: dlaczego to tak istotne?

Pamiętasz, jak podkreślałem zasady bezpieczeństwa? Niewłaściwe zabezpieczenie miejsca pracy to błąd, który może mieć poważne konsekwencje. Brak ostrożności przy ruchomych łopatkach wentylatora może prowadzić do obrażeń, a przypadkowe zwarcie przewodów bez bezpiecznika może uszkodzić instalację elektryczną samochodu, a nawet spowodować pożar. Nigdy nie lekceważ tych zagrożeń. Zawsze pracuj przy wyłączonym zapłonie, trzymaj ręce z dala od śmigła i używaj przewodów z bezpiecznikiem.

Przeczytaj również: Czujnik wentylatora chłodnicy: jak sprawdzić i uniknąć przegrzania?

Pominięcie sprawdzenia bezpieczników i przekaźników przed testem na krótko

Często widzę, jak ludzie od razu przechodzą do testu "na krótko", pomijając podstawową diagnostykę. To błąd, który może kosztować czas i nerwy. Zanim podłączysz wentylator bezpośrednio do akumulatora, zawsze najpierw sprawdź bezpiecznik i przekaźnik. W wielu przypadkach to właśnie te elementy są przyczyną problemu, a ich weryfikacja zajmuje zaledwie kilka minut. Jeśli wentylator nie działa z powodu spalonego bezpiecznika, test "na krótko" oczywiście pokaże, że silnik jest sprawny, ale i tak będziesz musiał wrócić do punktu wyjścia, by znaleźć faktyczną usterkę.
